Skutečný původ Ježka v kleci

Přestože se v poslední době nic nového nedělo, tak pátrání po předchůdci Ježka v kleci respektive součásti, která umožnila jeho vzniku, dále pokračovalo. Už od dob nálezu firmy, ve které se tento hlavolam vyráběl, jsem intenzivně pokračoval v hledání.

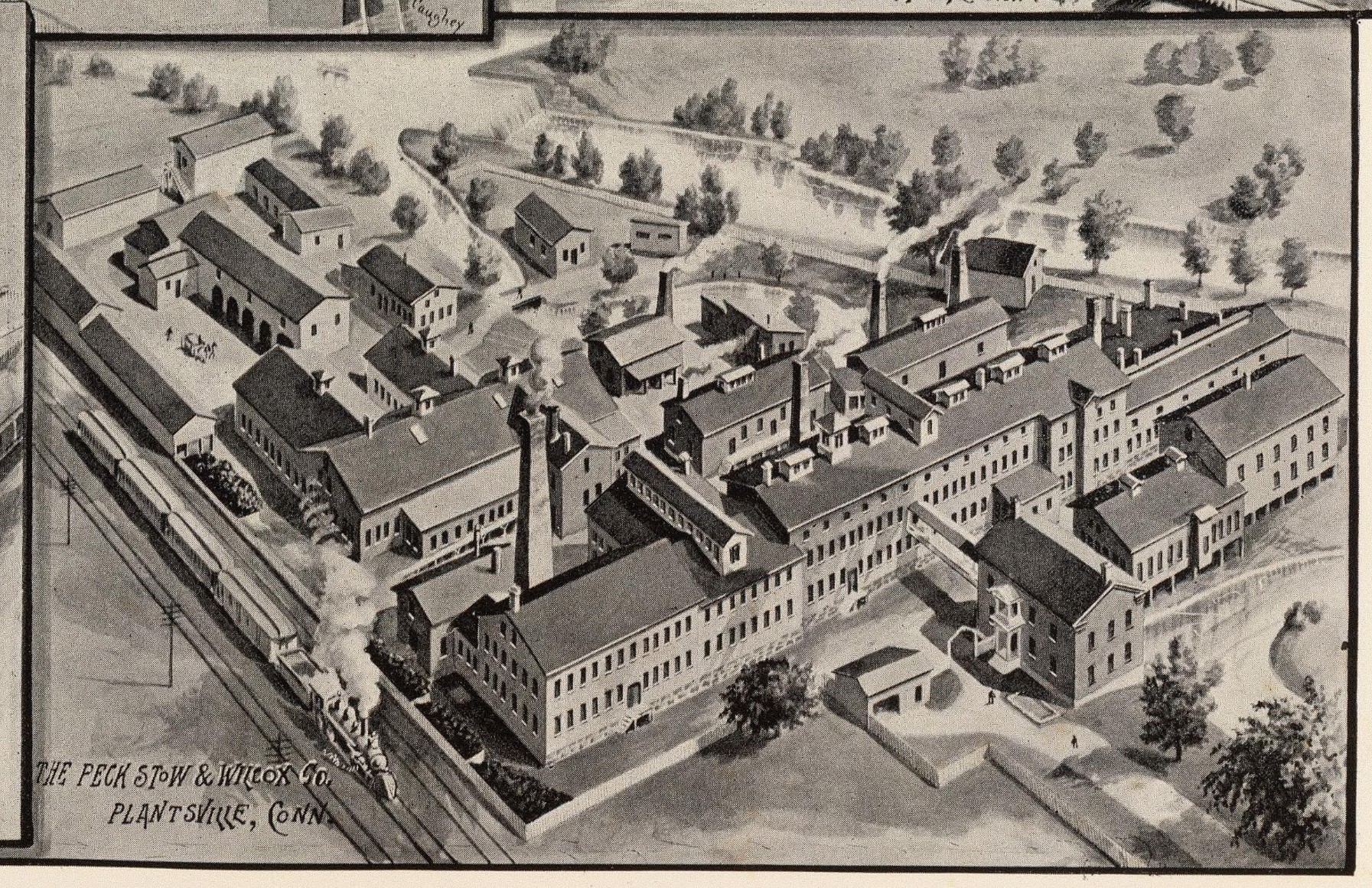

odlitky pro hlavolam Trilby se zhotovovaly v továrně společnosti Peck, Stow & Wilcox Company v Plantsville (USA)

Jak bylo již dříve zmíněno, hlavolam vznikl náhodou, když si jedna firma dala omílat své díly. Jedná se o povrchovou úpravu, která odstraní nečistoty a nerovnosti povrchu odlitku. K tomuto účelu se používaly hvězdice se 6 hroty. Jak je známo, tak omílanou součástí byla "zvláštně tvarovaná železná objímka s nepravidelnými otvory na 4 stranách a kruhovými otvory na obou koncích". Díl vážil asi jednu unci což je 28,3 g.

pan Peck - spoluzakladatel firmy

Peck, Stow & Wilcox Company

V novinovém článku z roku 1895 se uvádí, že v této součástce uvízla omílací hvězdice a to bylo impulzem pro výrobu hlavolamu s tímto systémem. V pozdějších článcích se píše, že za vynálezem stojí pan James Quinlain. Ten pravděpodobně celý nápad vylepšil - dal výrobku konkrétní podobu a princip. Nikde však nebylo řečeno jaké změny musel udělat, jestli něco přidal, upravil, zvětšil nebo zmenšil.

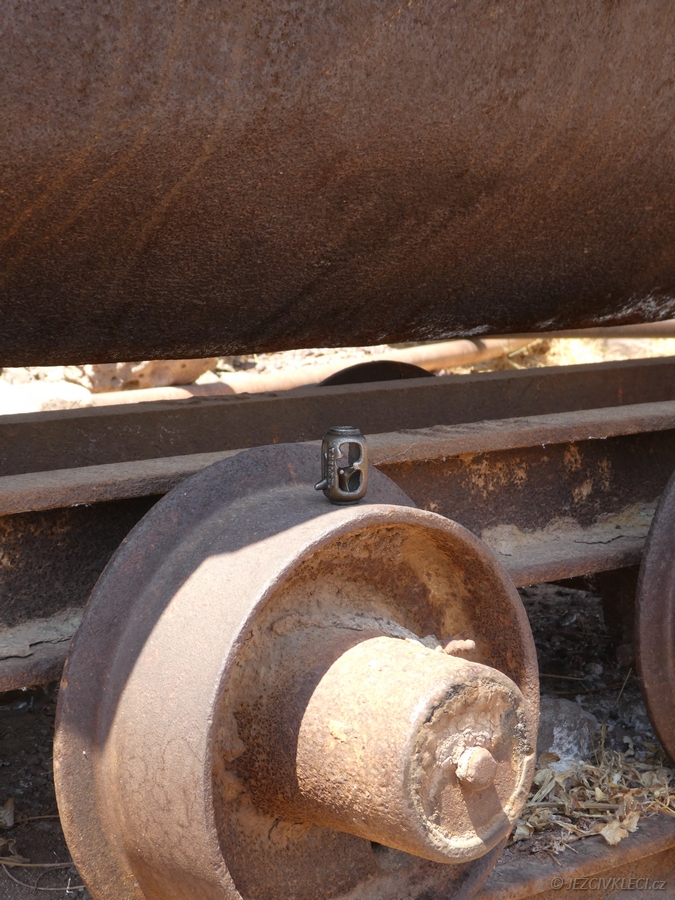

hlavolam Trilby

Hledal jsem v katalozích firmy Peck, Stow & Wilcox Co. (Plantsville, Connecticut, USA) ve které k příhodě došlo a kde se později začaly hlavolamy vyrábět. Stále jsem však nemohl najít nic, co by tvar klece alespoň vzdáleně připomínalo. Začal jsem tedy prohledávat všechny ostatní katalogy nářadí, patenty, další vydání novin z té doby a pokoušel jsem se poptávat i na sociálních skupinách, které se zabývají starým nářadím. Vyzkoušel jsem i vizuální vyhledávání dle tvaru a vzhledu konečného výrobku. To vše dopadlo bez úspěchu.

Radek Micopulos

badatel a konstruktér hlavolamů

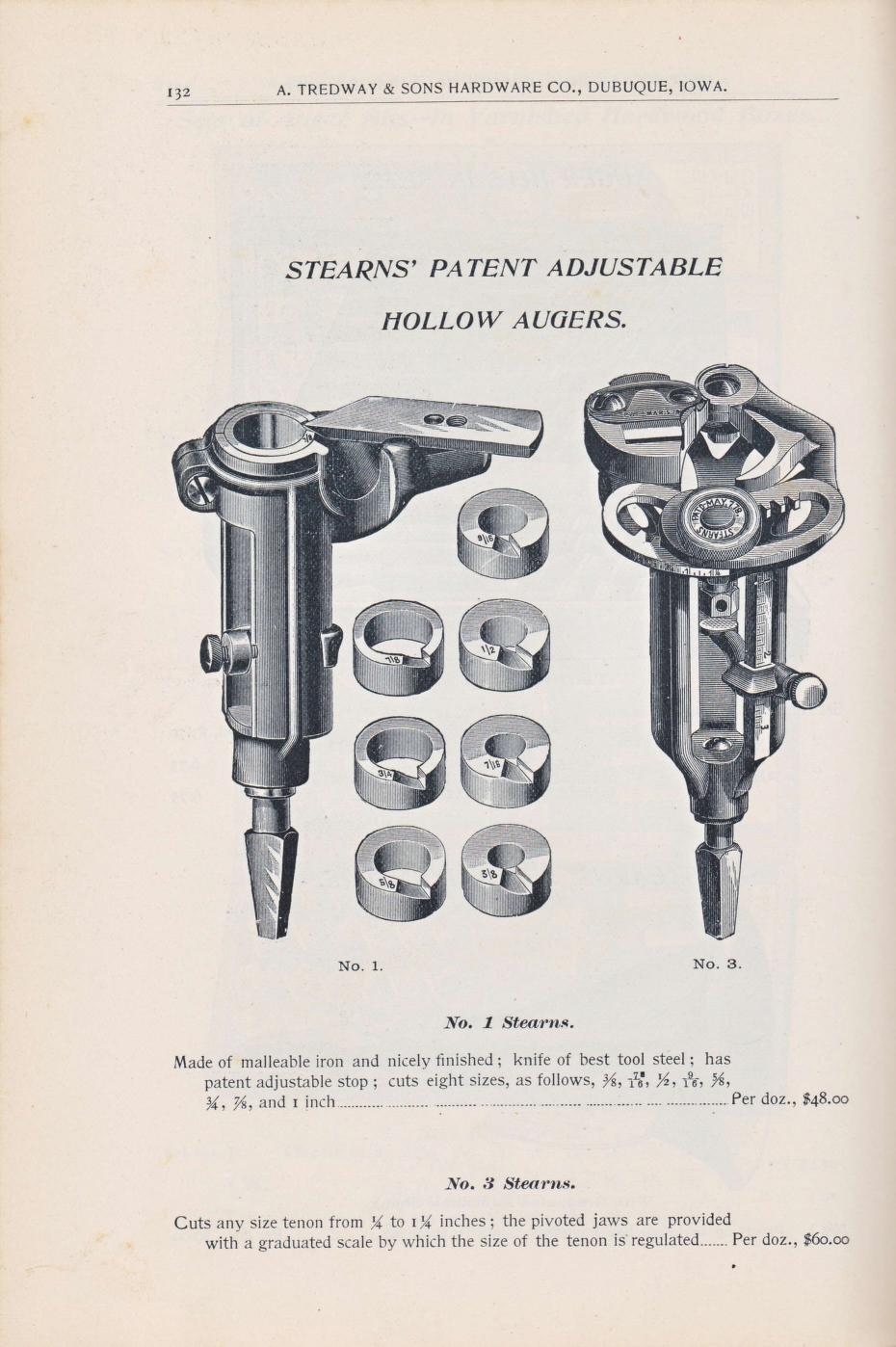

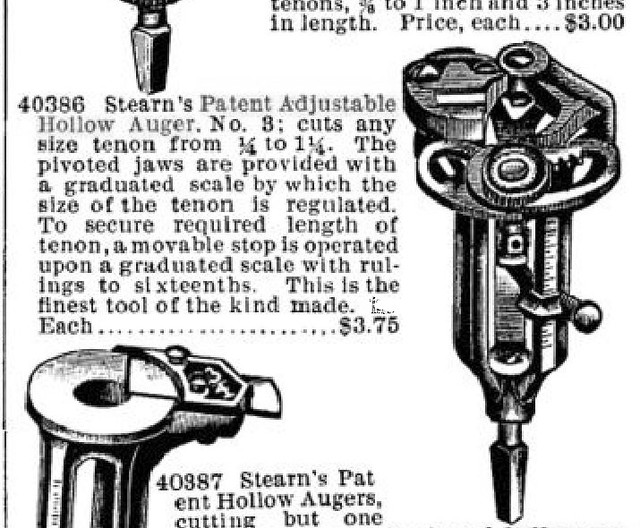

Při pátrání po spojitostech se zmíněnou firmou jsem 11.2.2025 našel první stopu. Firma A. Tredway & Sons Hardware Co. byla prvním velkoobchodem s železářským zbožím na západ od řeky MISSISSIPPI, když ji v roce 1853 založil Alfred TREDWAY. U každého svého dodavatele (výrobce) udával jejich sortiment. Právě u zmíněné firmy Peck Stow & Wilcox byly tyto nástroje: kleště, průbojníky, skoby, ruční vrtačky, dláta na dřevo, třmeny, klíče, duté šrouby. Právě poslední zmíněné – v originálním znění Stearns (hollow augers) považuji za skutečného předchůdce klece Trilby, potažmo konceptu Ježka v kleci!

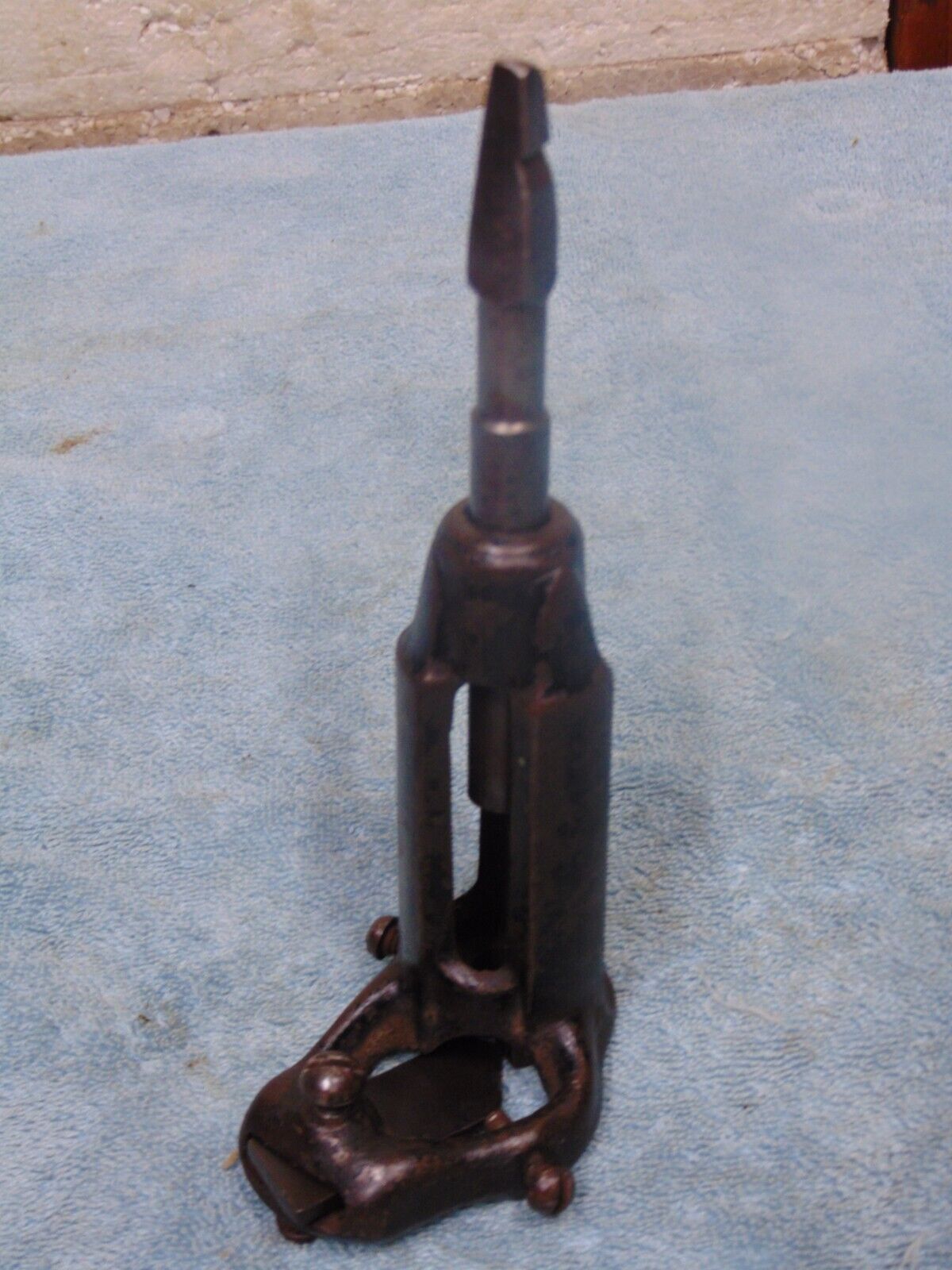

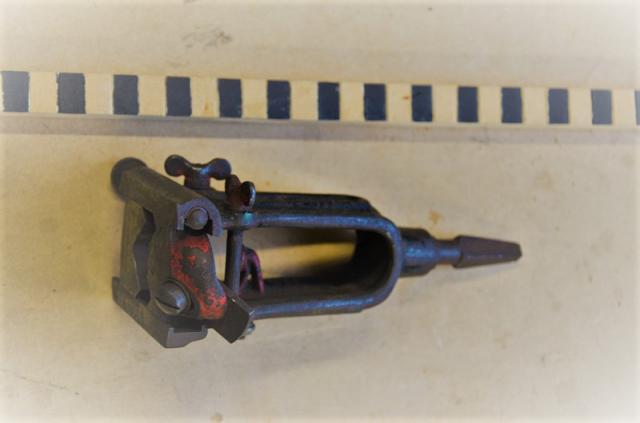

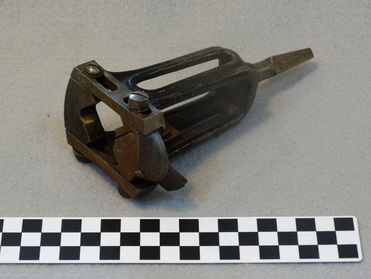

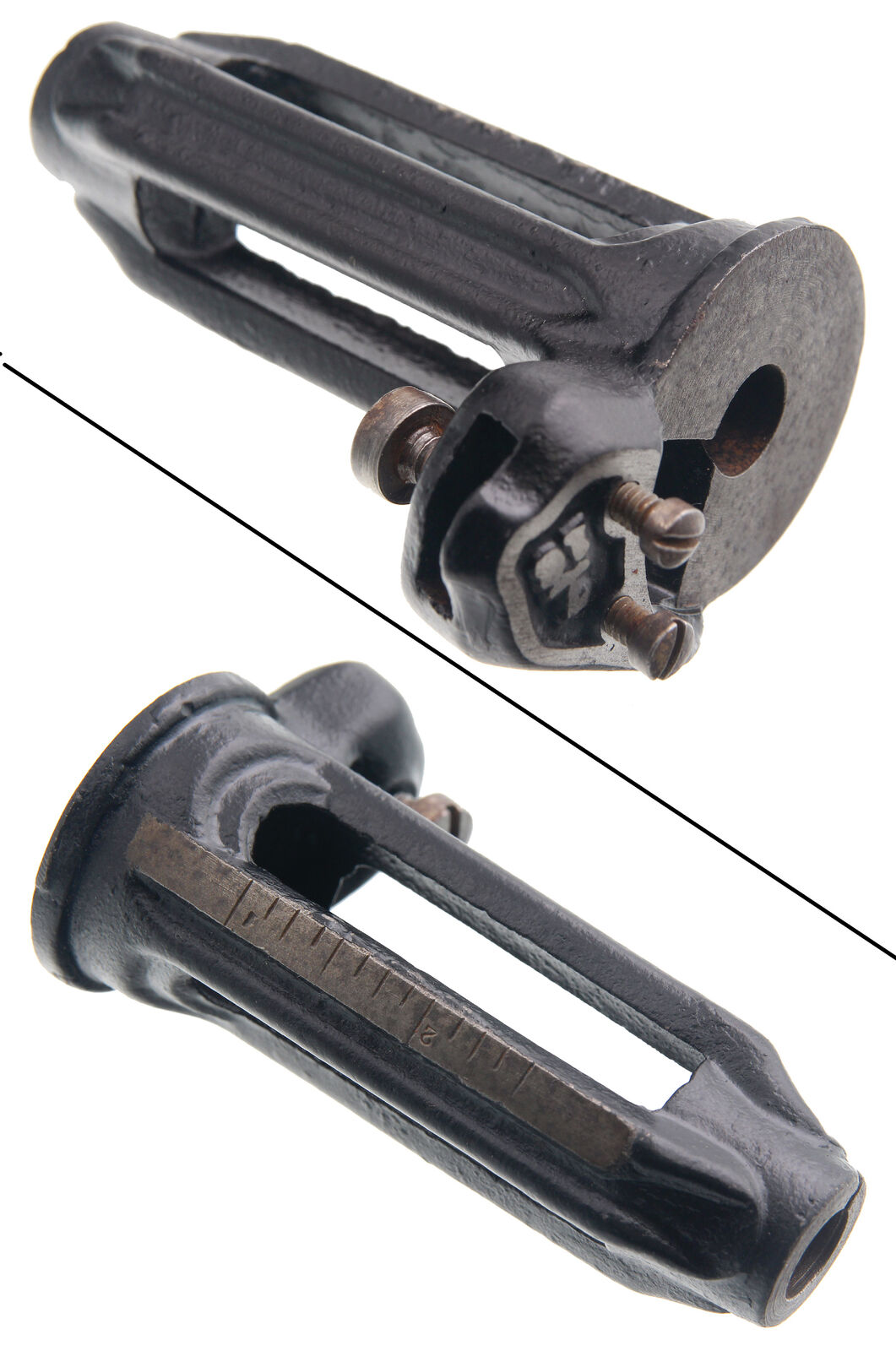

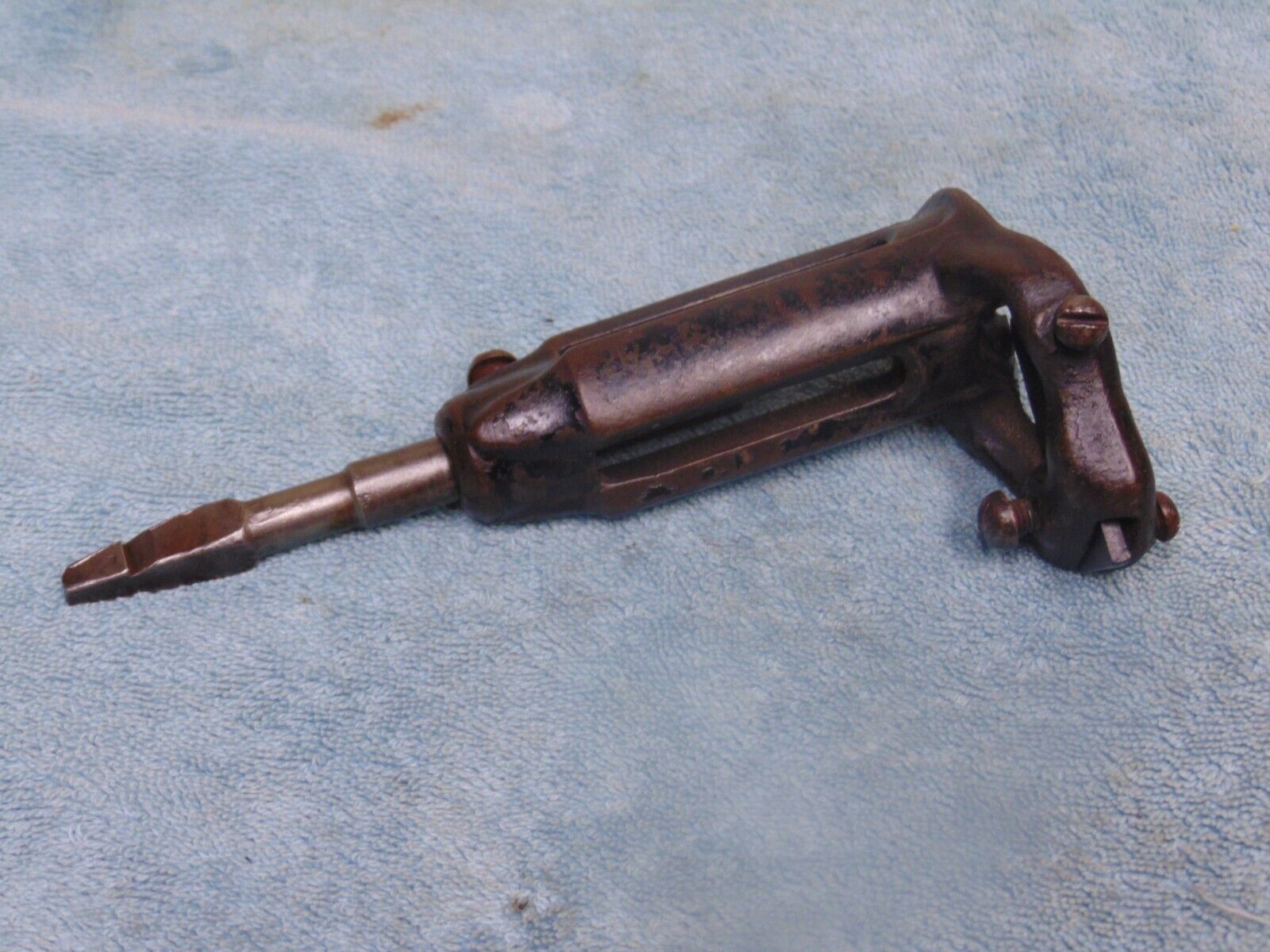

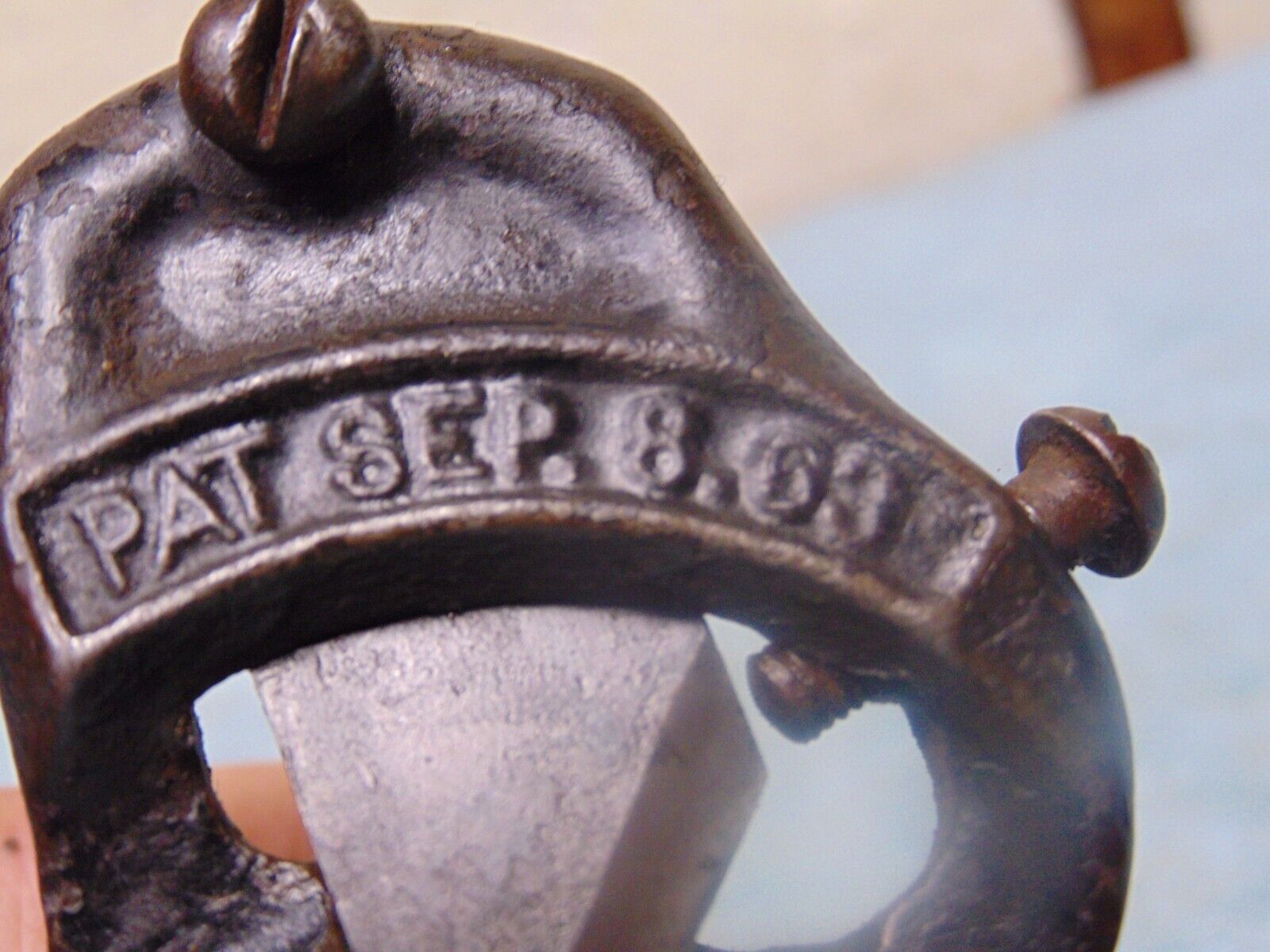

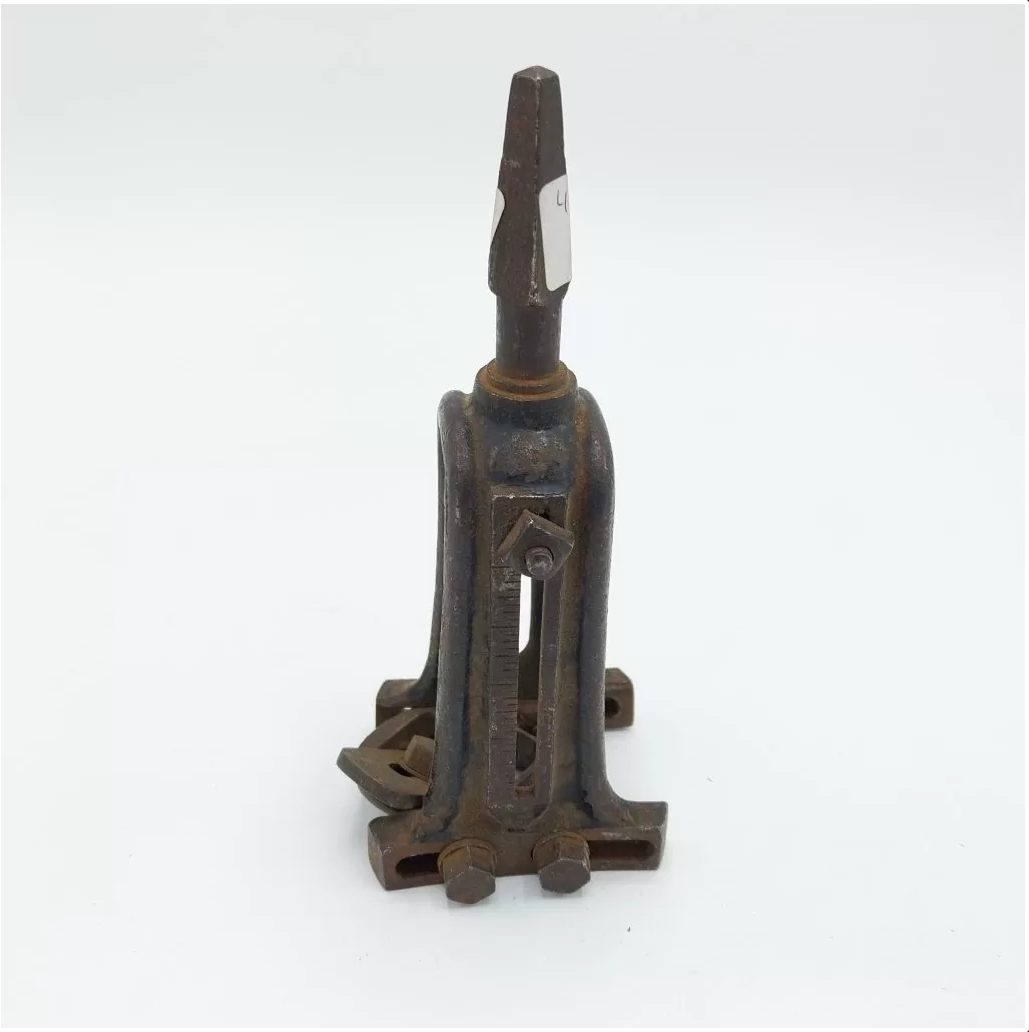

podoby Stearns

Proč si myslím, že je to právě tento nástroj? Prohledal jsem takové množství katalogů, novin a patentů a nic se nepodobalo nám známé kleci právě tak, jako tento výrobek. Také je zde fakt, že právě tento nástroj byl jeden z nejrozšířenějších a pouze jeho verzí existovalo téměř 100. Dále je zde jasně viditelné, že se jedná o odlitek ve tvaru celistvé klece. Přestože má většina nástrojů 3 otvory (na několika typech jsou i 4), tak je velmi pravděpodobné, že byl jeden otvor přidán, protože na něho zkrátka bylo, na plášti nové trubkové klece, místo.

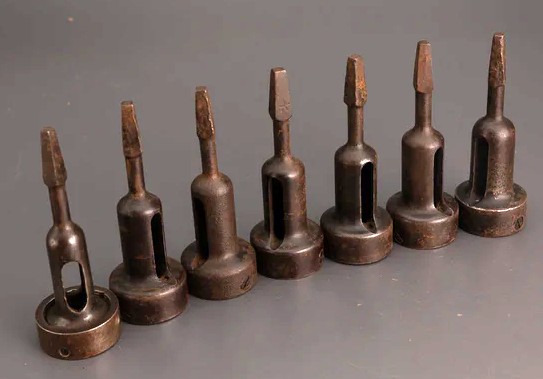

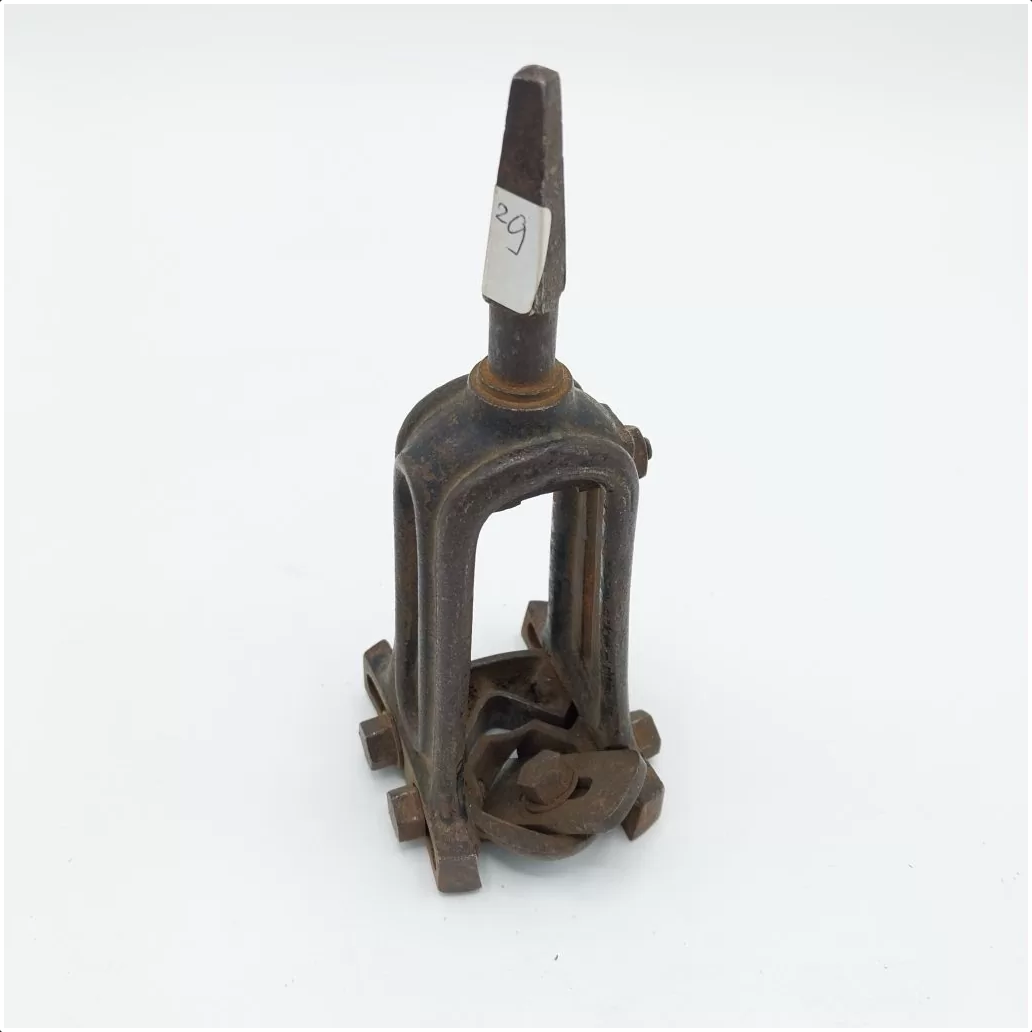

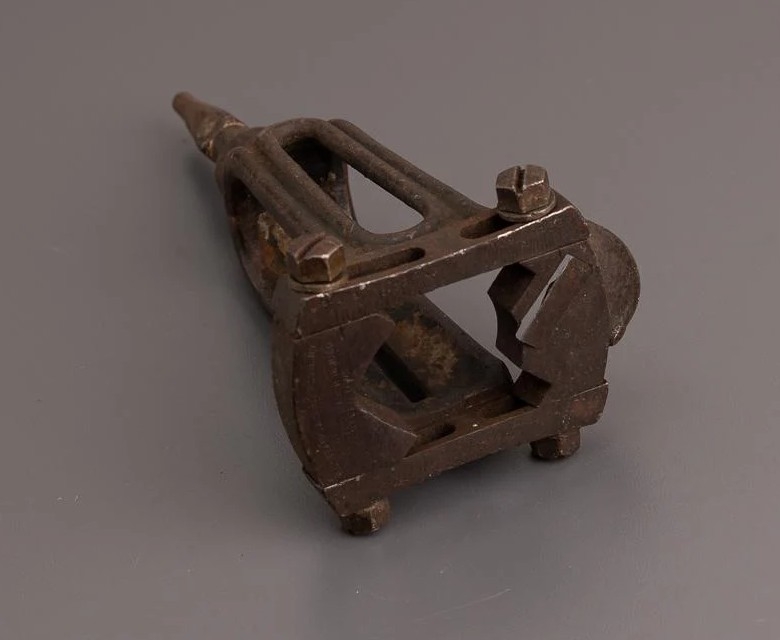

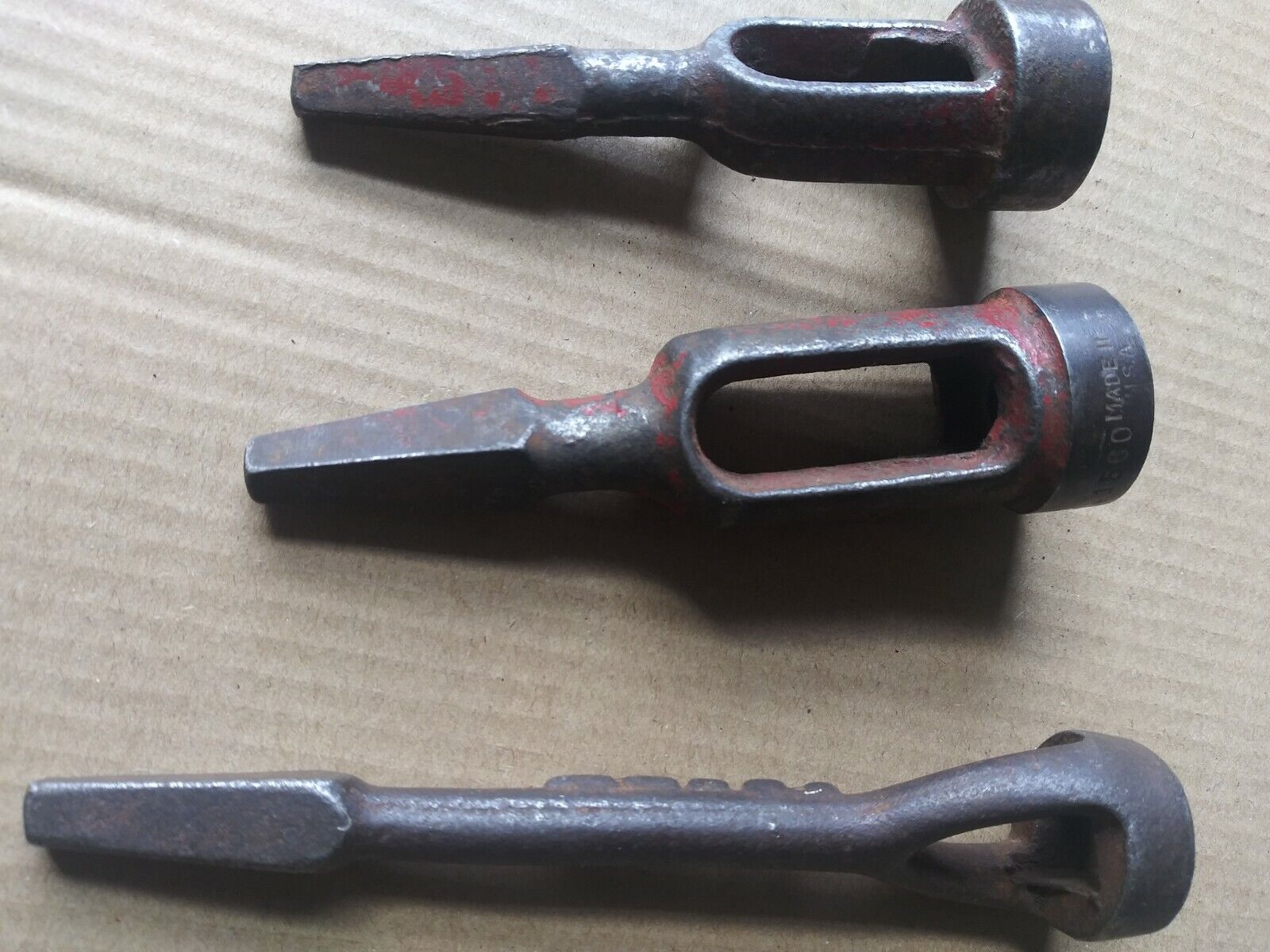

různé velikosti Stearns

a hlavolam Trilby

Logická úvaha dává tušit, že i dílu se dvěma otvory by byly přidány další dva otvory v druhé ose. Podobným způsobem vznikl Ježek v Čechách, když byl zvětšen průměr klece a přirozeně tím přibylo místo na plášti pro další, pátý otvor.

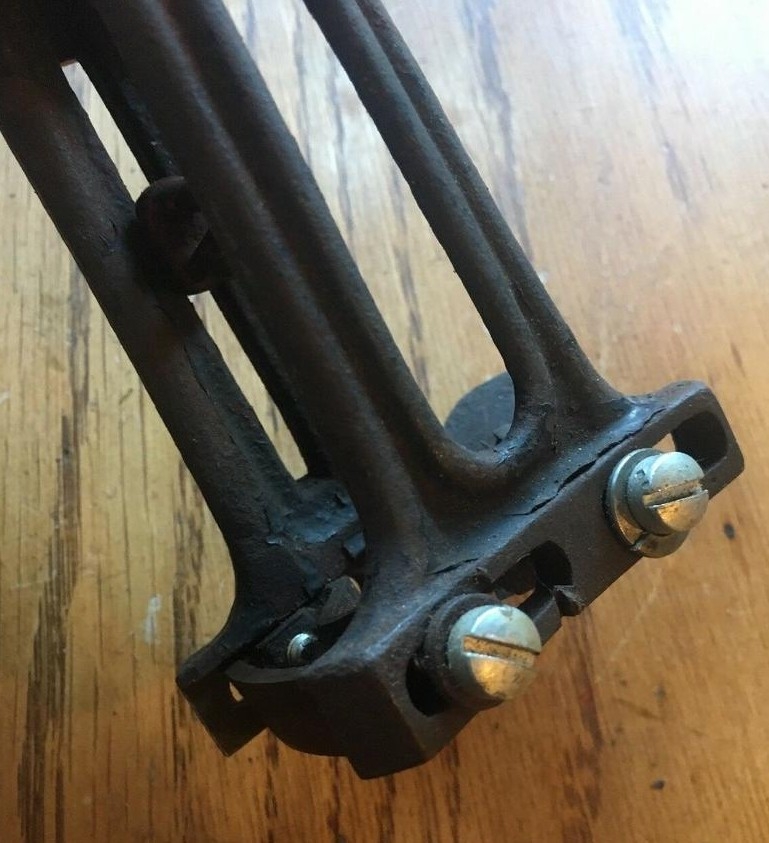

podobnost obliny nástroje

a vrchní strany hlavolamu Trilby

Bylo rovněž žádoucí, aby klec měla více otvorů a řešitele o to více zmátla. K tomu účelu byly také přidány zoubky zasahující z boků do vnitřní plochy oválných otvorů. Právě rovný otvor bez těchto zoubků nebyl tím správným a naopak otvor s nečlenitějším tvarem byl ten, který dovedl k řešení.

podobnost bočního otvoru nástroje

vs hlavolam Trilby

Na konstrukci finálního výrobku (Trilby) je vidět, že již nešlo opakovat situaci, kdy by vnitřní hvězdice zapadla do klece náhodně. Otvory byly patrně vyrobeny menší a finální otvor byl dodatečně tvarován dle vložené hvězdice. Na kleci má kromě výstupků zasahujích do vnitřní strany otvoru, také jedno místo, vypilované do tvaru malého výřezu - zoubku mimo základní obvodovou stěnu klece.

podobnost spodního otvoru nástroje

a hlavolamu Trilby

V USA jsem narazil ještě na označení tennon cutter, což odpovídá českému názvu čepová řezačka či čepová fréza. Stearns je zavedený výraz, ale ve skutečnosti je to jen nejznámější značka tohoto nástroje. Hollow augers je pak v doslovném překladu "dutý šnek". K čemu to vlastně sloužilo?

ukázka kulatého čepu

vytvořeného tímto nástrojem

Řezání kulatých čepů = opak vyvrtávání otvorů. Tyto nástroje odřezávají dřevo na konci špice nebo sloupku a zanechávají válec dřeva zvaný kulatý čep. Kulaté čepy jsou formou čepu ve spojích se zápustkou a čepem. Kulaté čepy se vkládají do kulatých zápustek, které jsou k nerozeznání od otvorů. Kulaté zápustky a čepy používali především koláři při upevňování paprsků na ráfky dřevěných kol. Kulaté zápustky a čepy se používají také při výrobě windsorských židlí. Vytvoření kulatých čepů, které správně zapadají do příslušných zápustek, vyžadovalo zručnost a pečlivost. Vývoj dutých šneků umožnil kolářům a výrobcům židlí opakovaně a rychle řezat kulaté čepy stejných rozměrů a tvarů.

koláři tento spoj využívali při upevňování

paprsků na ráfky dřevěných kol

V letech 1835 až 1928 bylo v USA vydáno 98 patentů na duté šneky a další nástroje pro řezání kulatých čepů. (Přestože výroba vagonů a kočárů ve 20. století prudce poklesla, dřevěné čepy se používaly v kolech motorových vozidel ještě dlouho po první světové válce.) Mnoho dutých šneků vynalezených v této době řezalo čepy o pevném průměru. Dělník potřeboval pro každý průměr čepu, který chtěl vyříznout, jiný dutý šnek s pevnou velikostí. Jiné duté šneky byly nastavitelné, takže pracovník mohl použít jeden nástroj k řezání čepů různých průměrů, a to nastavením.

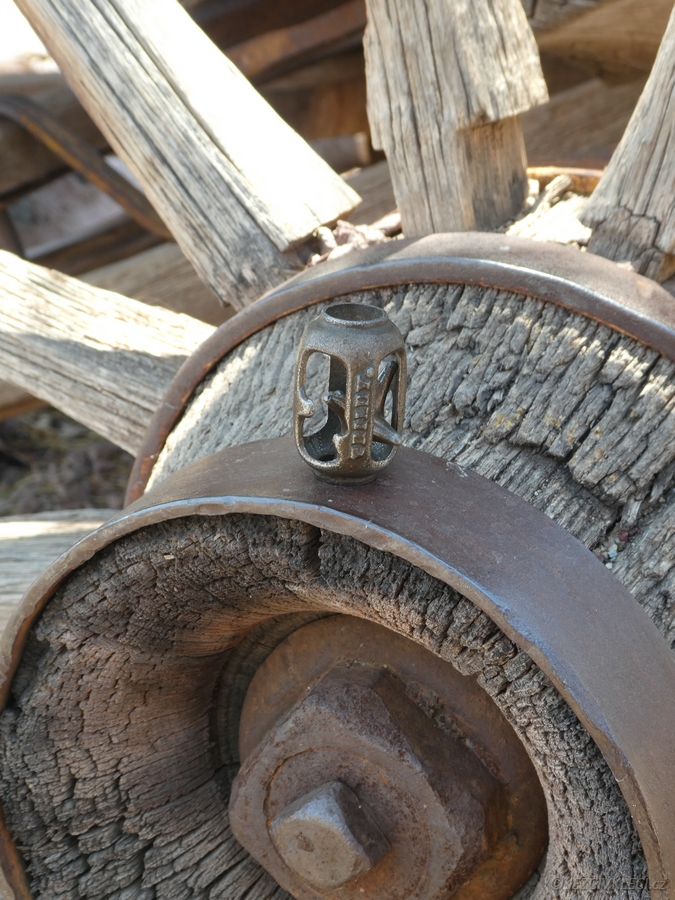

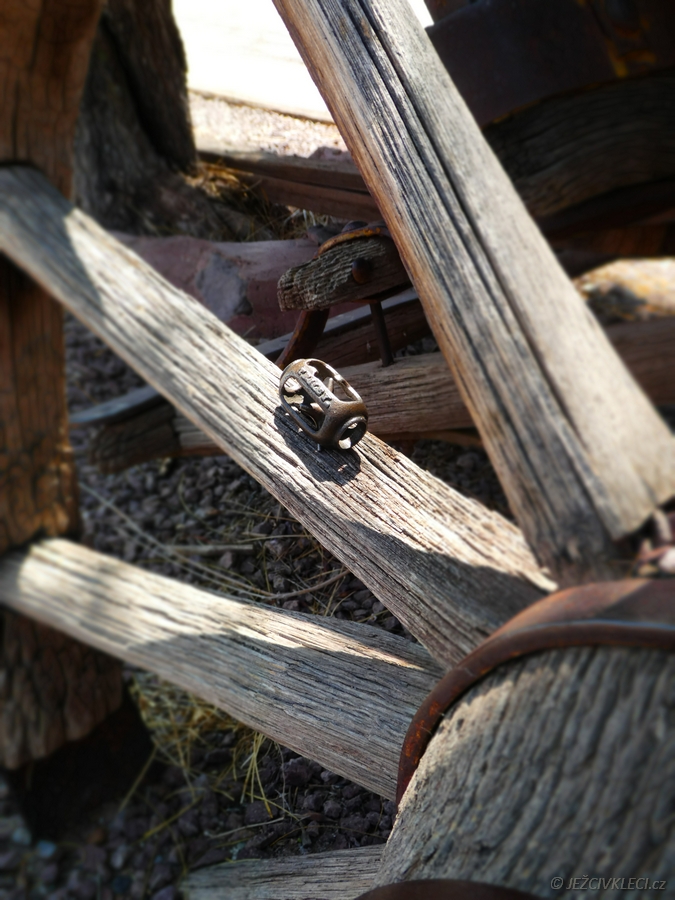

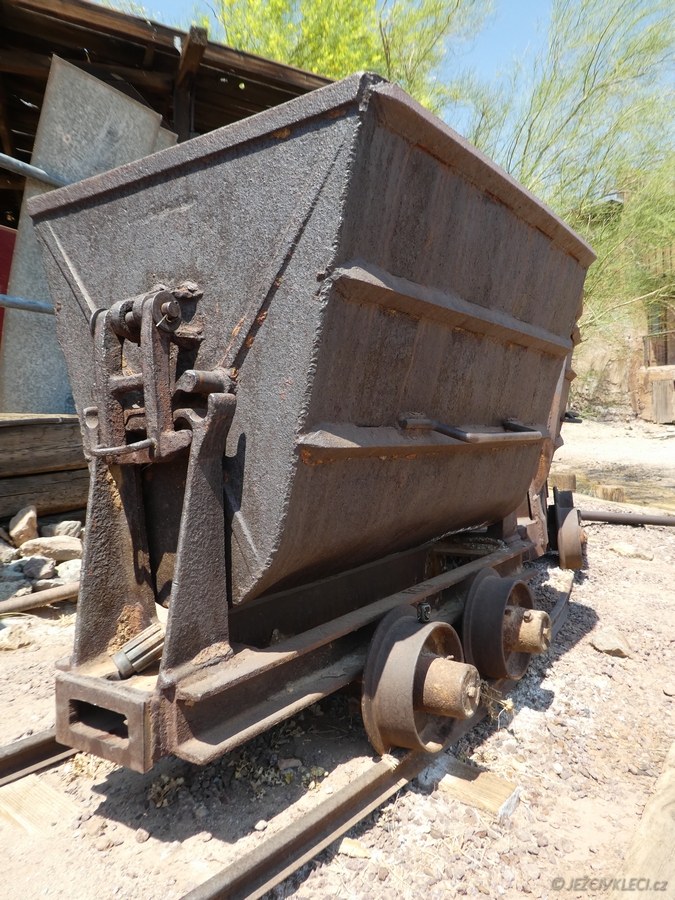

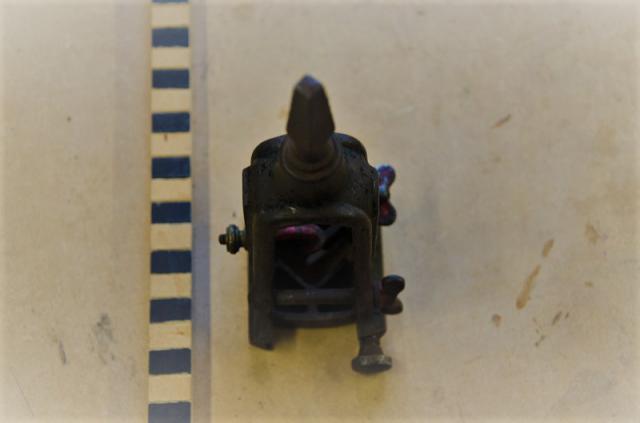

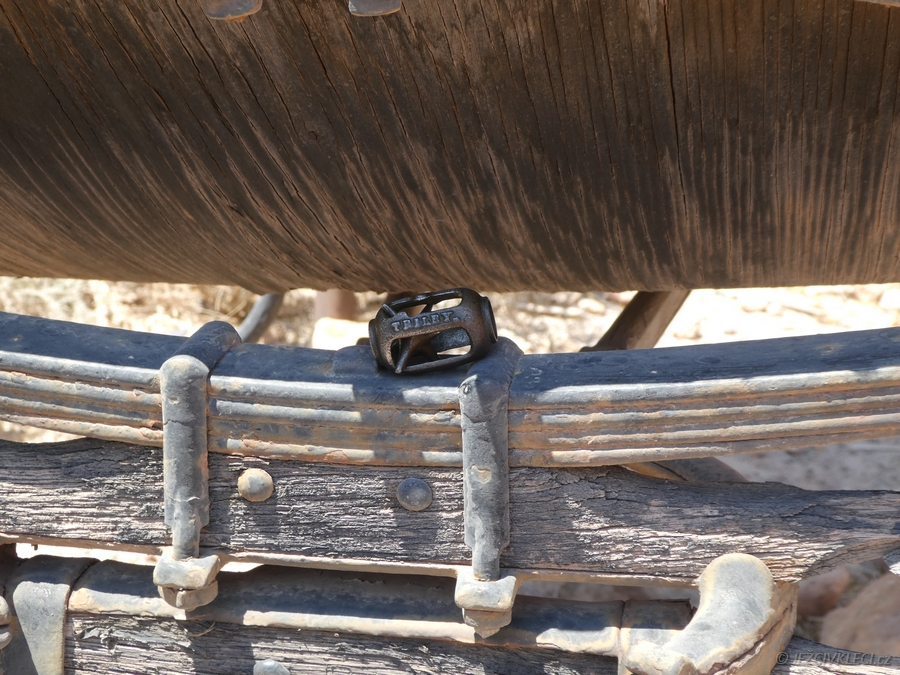

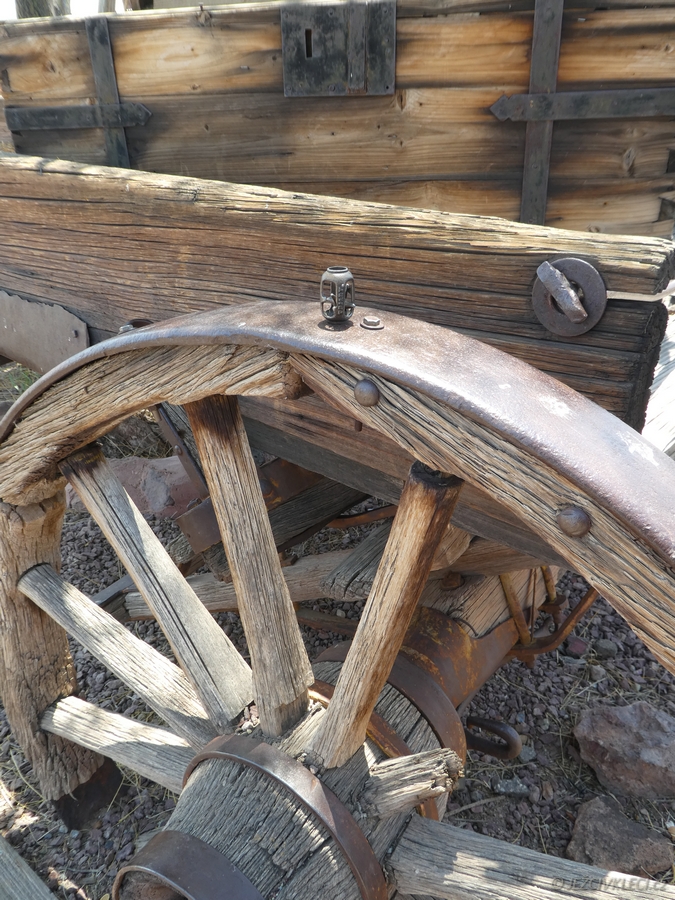

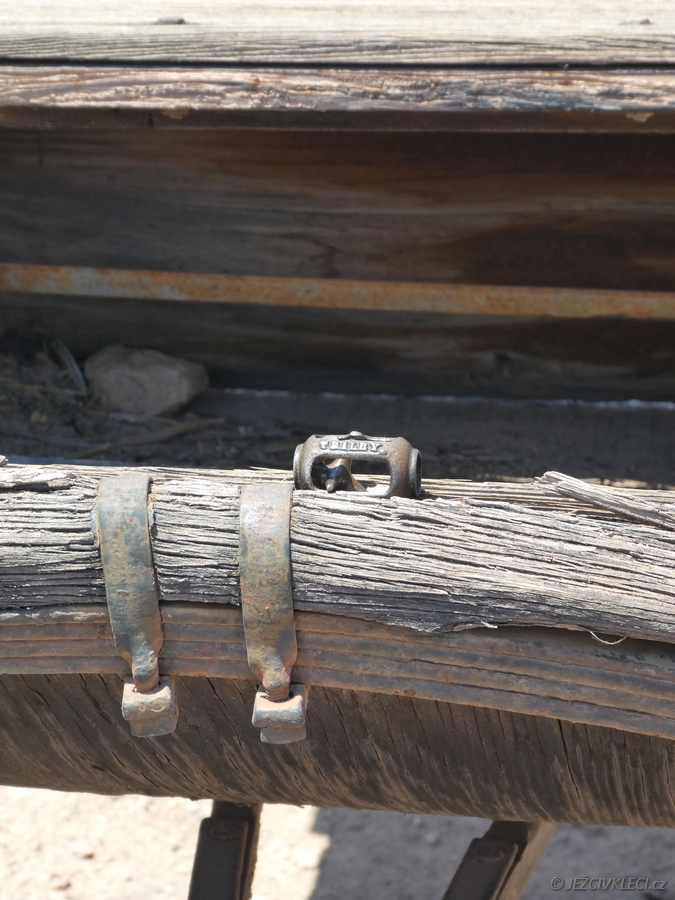

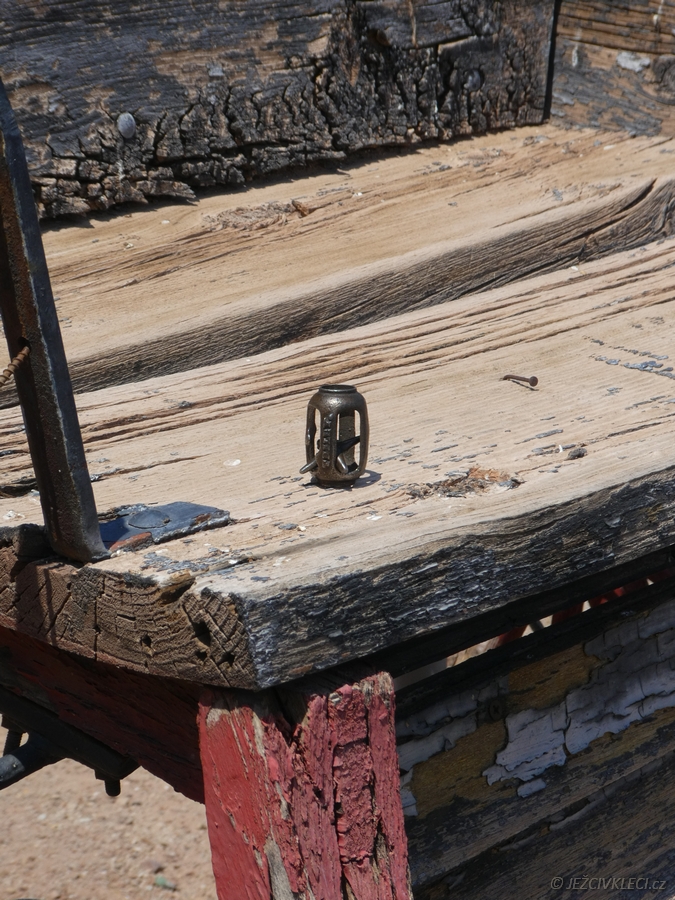

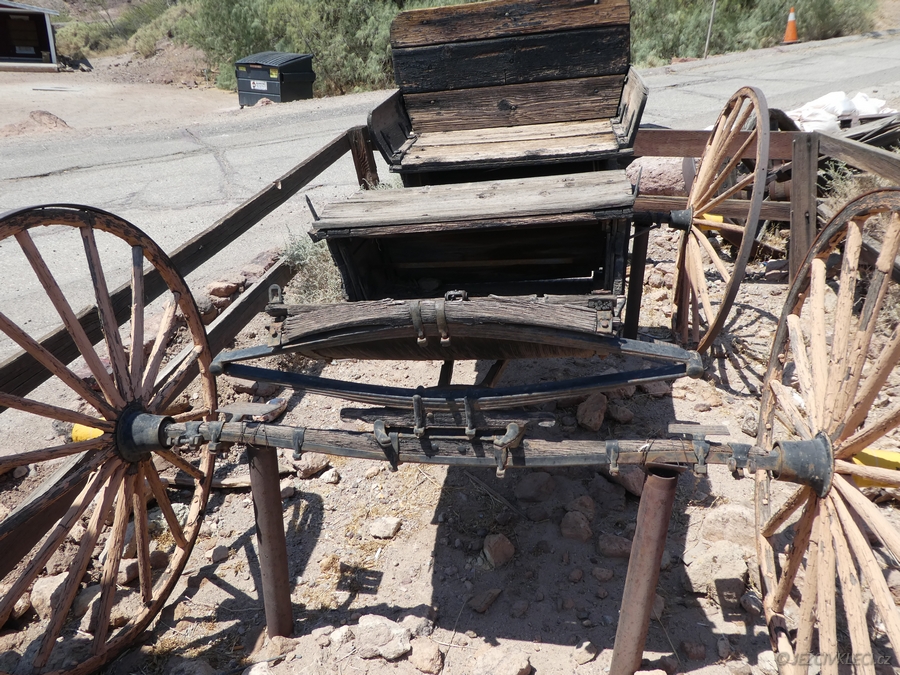

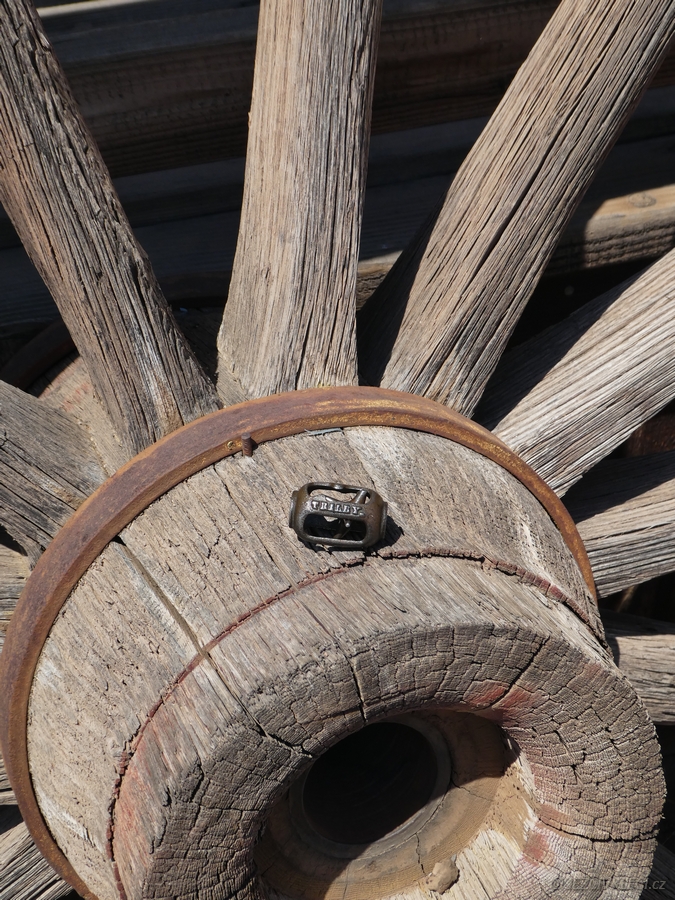

tyto fotografie vznikly náhodně v roce 2017 ve skanzenu v USA, aniž by jejich autor tušil, že je v podstatě u části historie tohoto hlavolamu

Dnes už je to prakticky nepoužívaný nástroj. První byl patentován 2. srpna 1870 a nepochybně se používal také u nás, než ho nahradila jednodušší strojní výroba. Mám za to, že se jednalo o nějaké menší provedení, protože ta běžná nemá udávanou hmotnost klece 28,3 g (celý Trilby hlavolam váží 31,4 gramů) Zdá se mi pravděpodobné, že se spletl autor článku a uvedl hmotnost finálního výrobku, nikoliv jeho předlohy, jelikož ta je zpravidla o něco těžší.

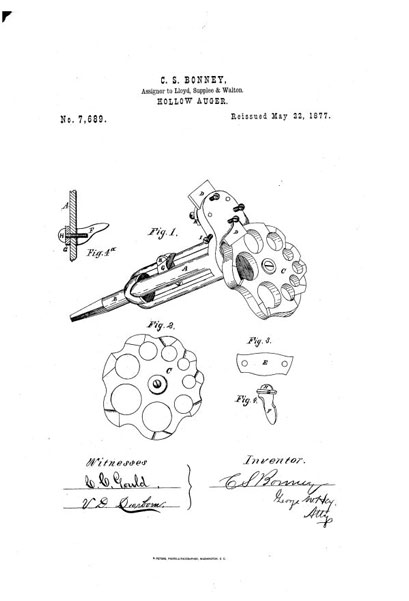

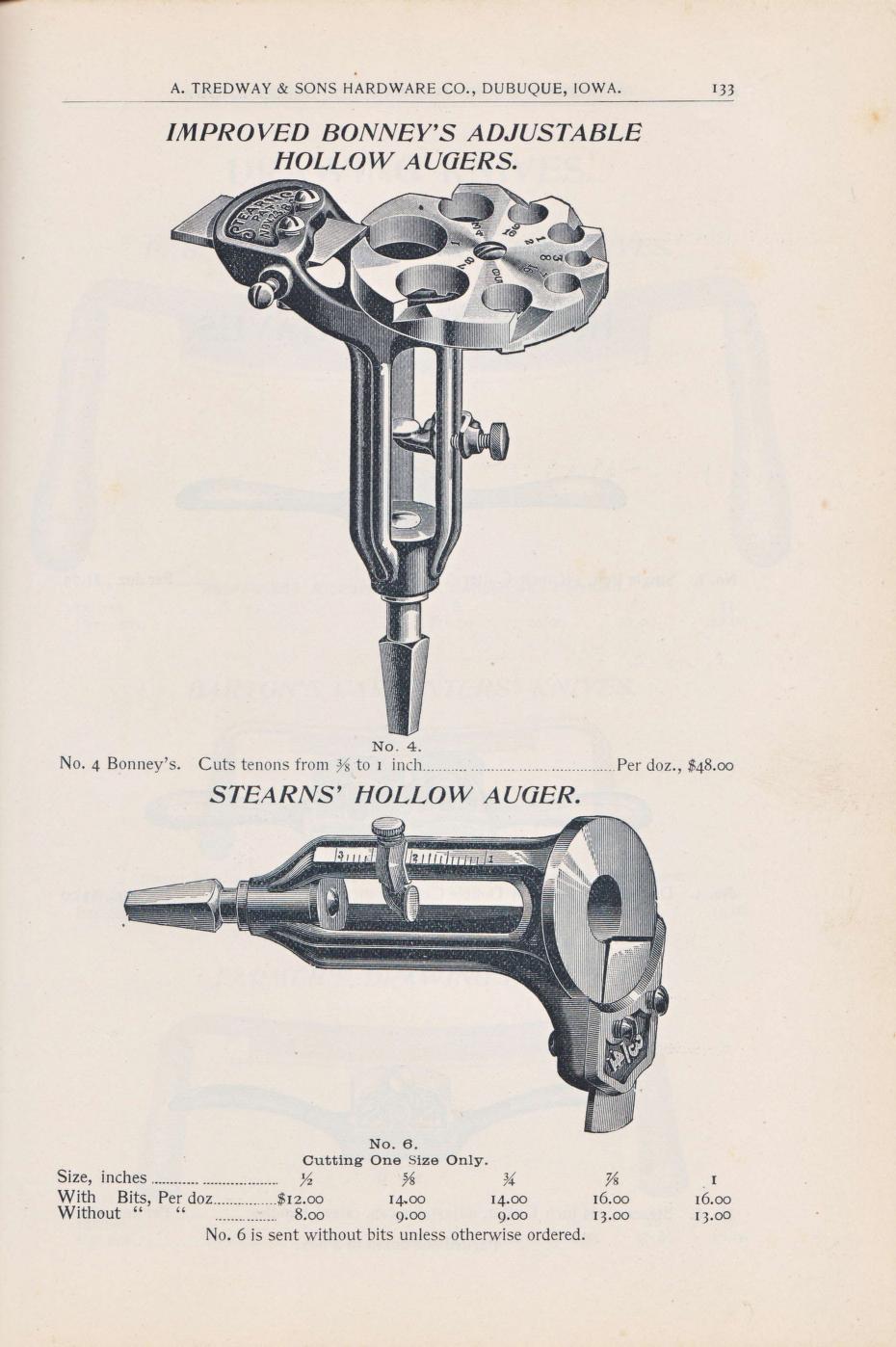

Bonney's Pattern Hollow Auger

patentovaný 1877

Charlesem S. Bonneyem

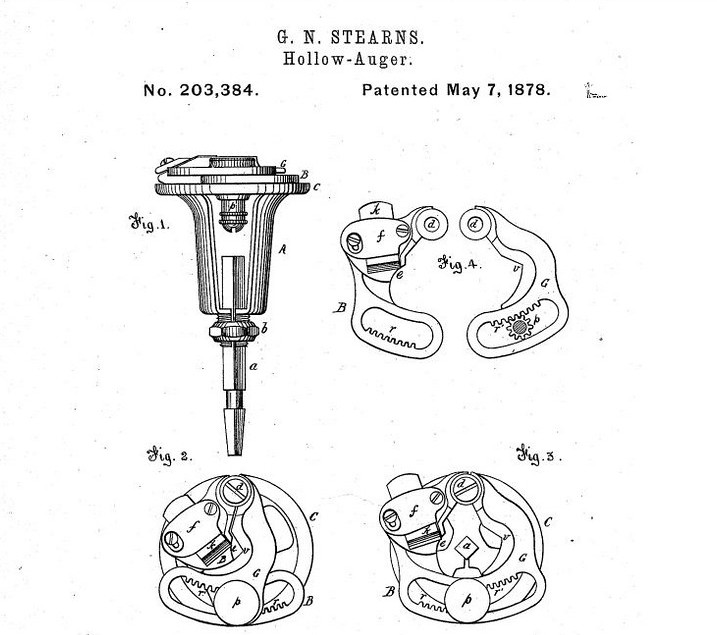

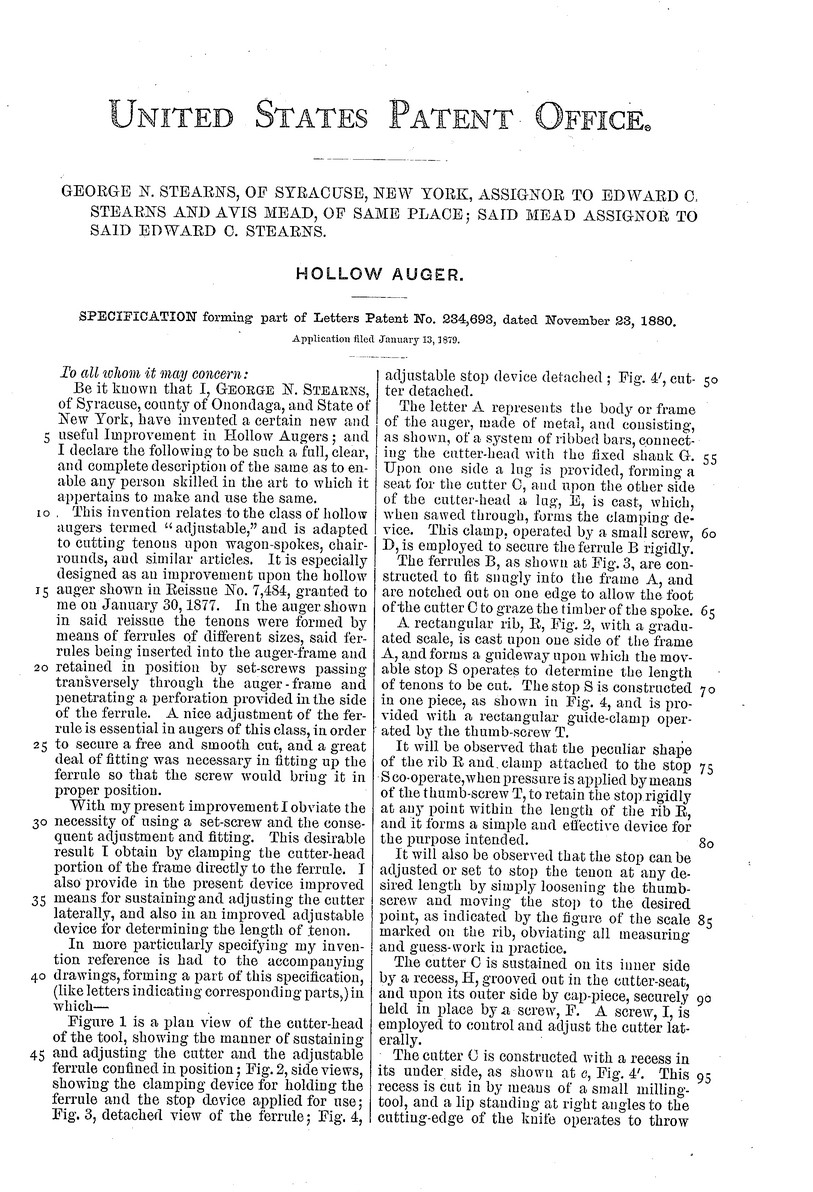

G.N.STEARNS Hollow Auger

patentovaný 1878

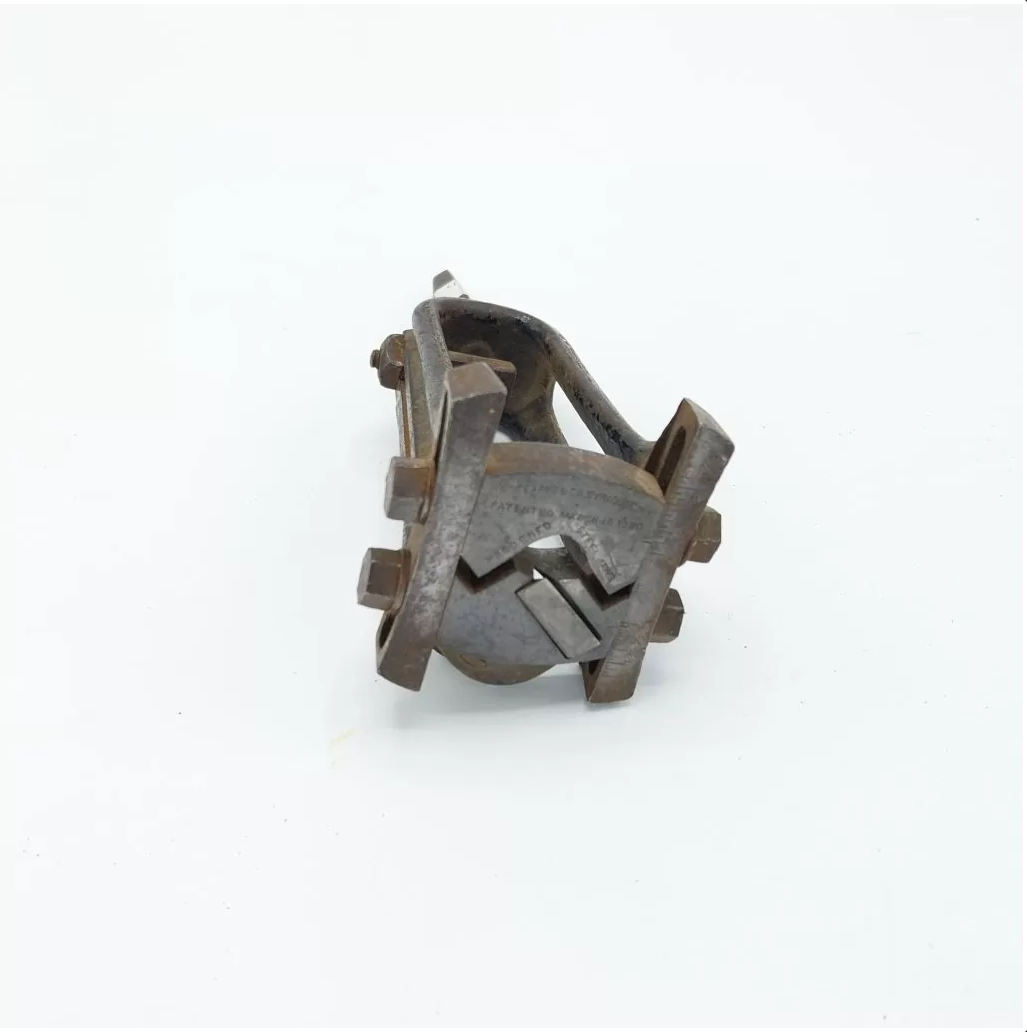

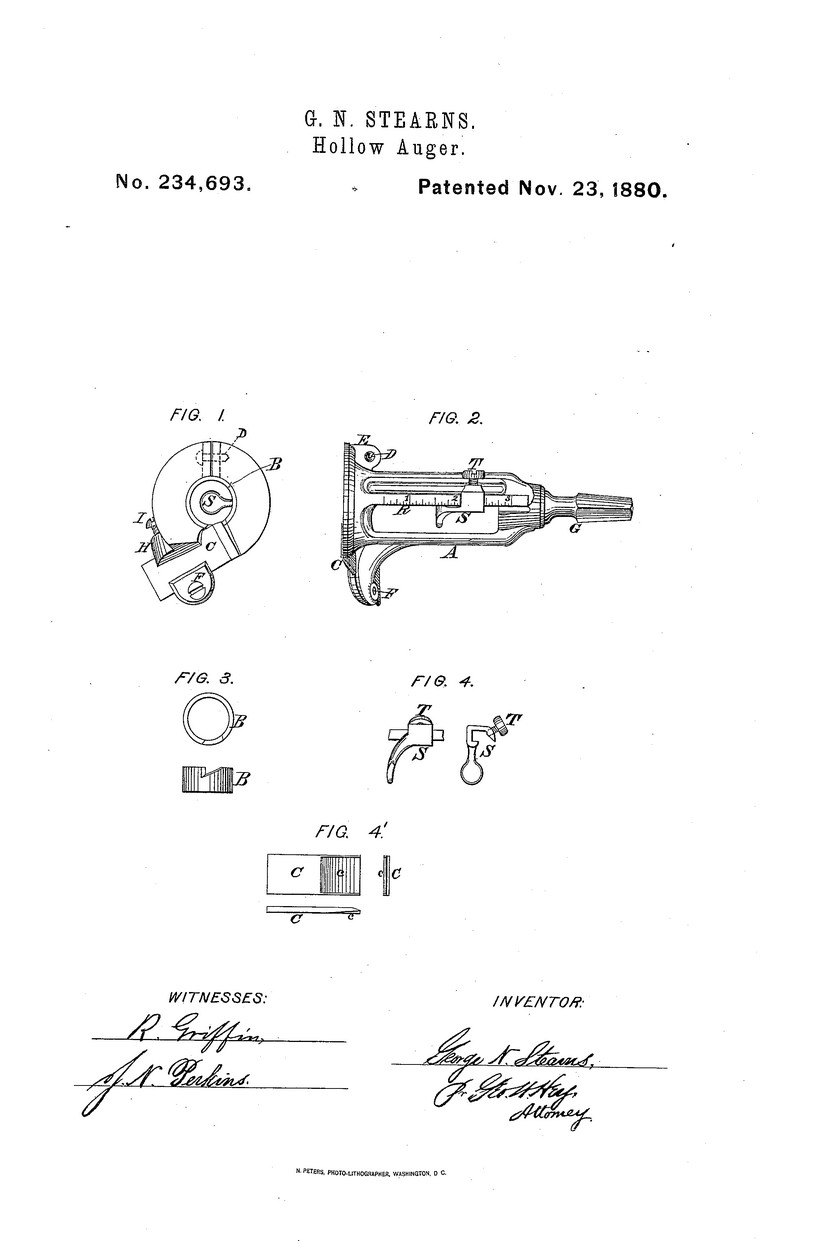

G.N.STEARNS Hollow Auger

patentovaný 1880

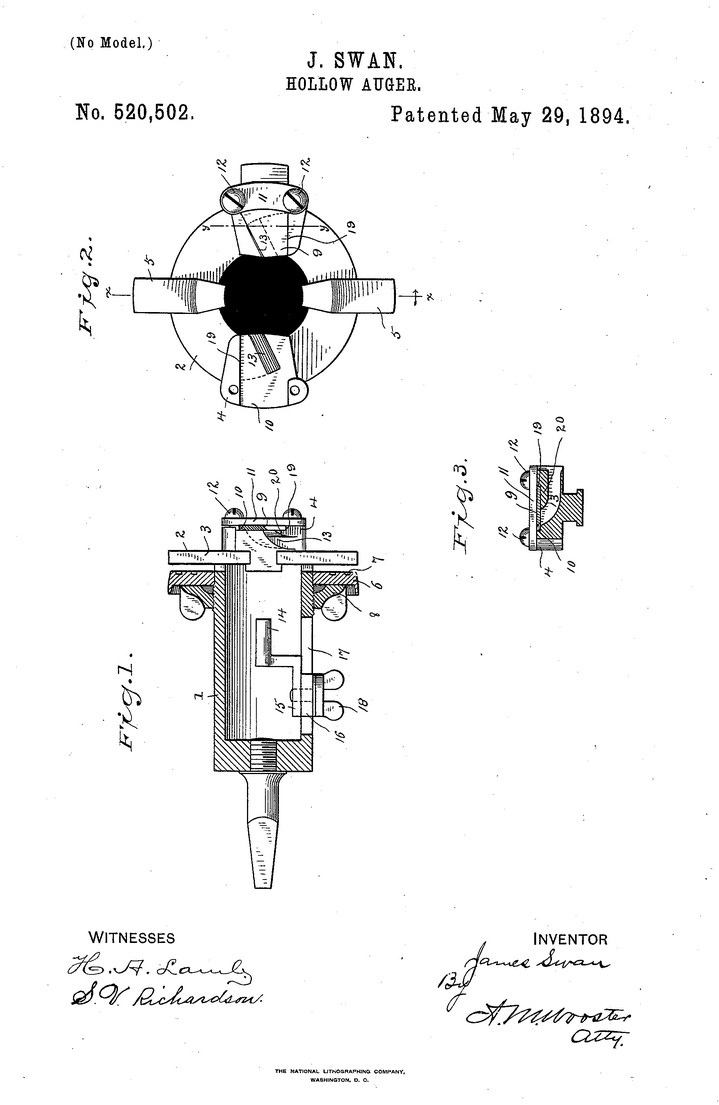

J.SWAN. Hollow Auger

patentovaný 1894

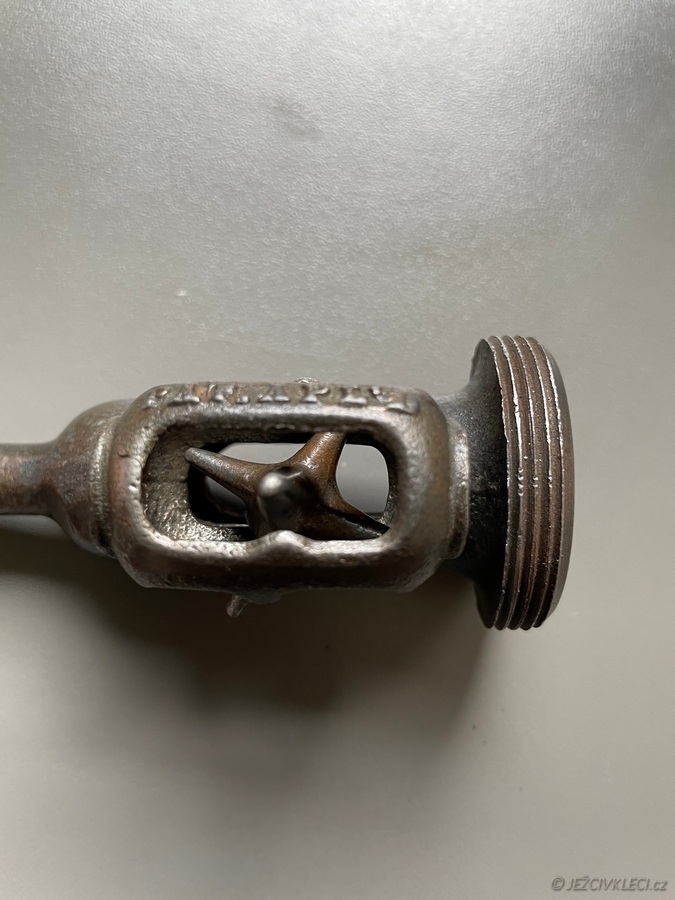

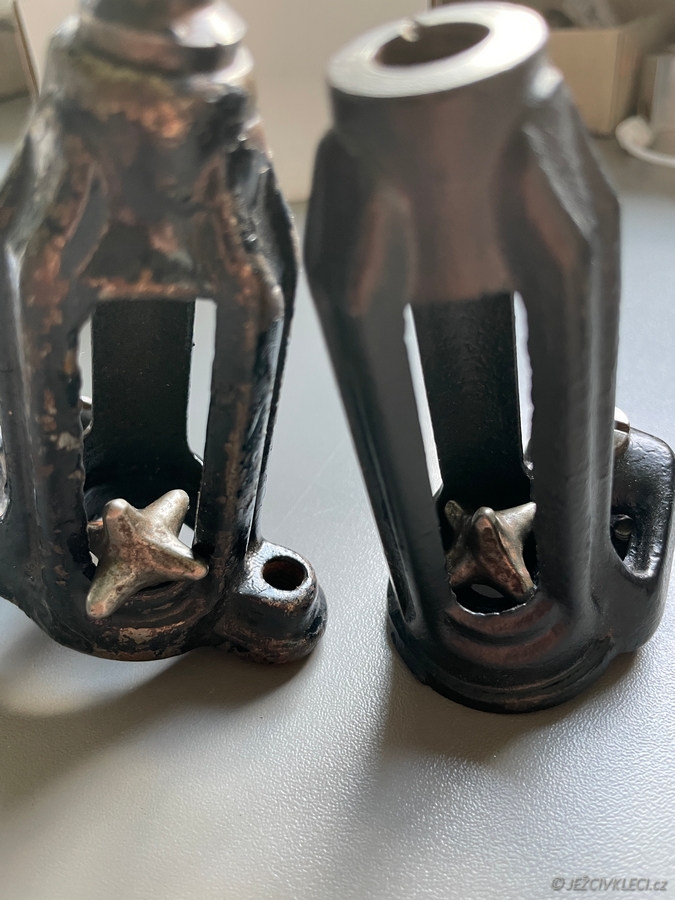

Z amerických aukcí se mi podařilo zakoupit hned několik exemplářů a rovněž dobové omílací hvězdice, abych si mohl svou teorii ověřit. Nejmenší Stearns má opravdu díru naprosto stejně velkou jako Trilby a také omílací hvězdice je téměř stejně velká. Pravděpodobnost, že se hvězdice dostala dovnitř, byla opravdu spíše náhodou. Pouze s narušením obvodové klece dodatečným výřezem se dá hvězdice do "klece" zandat, stejně jako na hlavolamu Trilby.

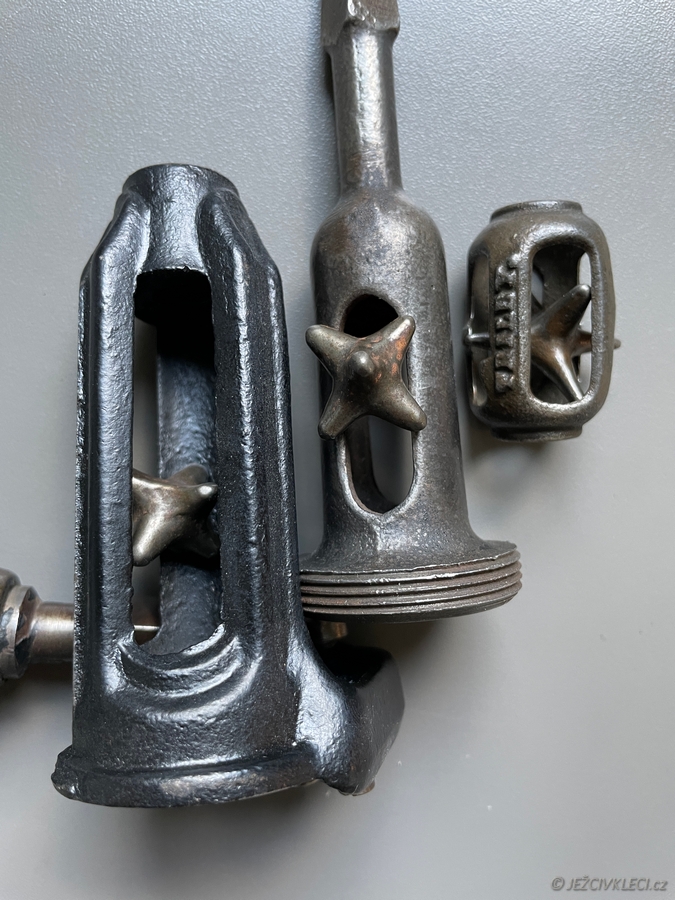

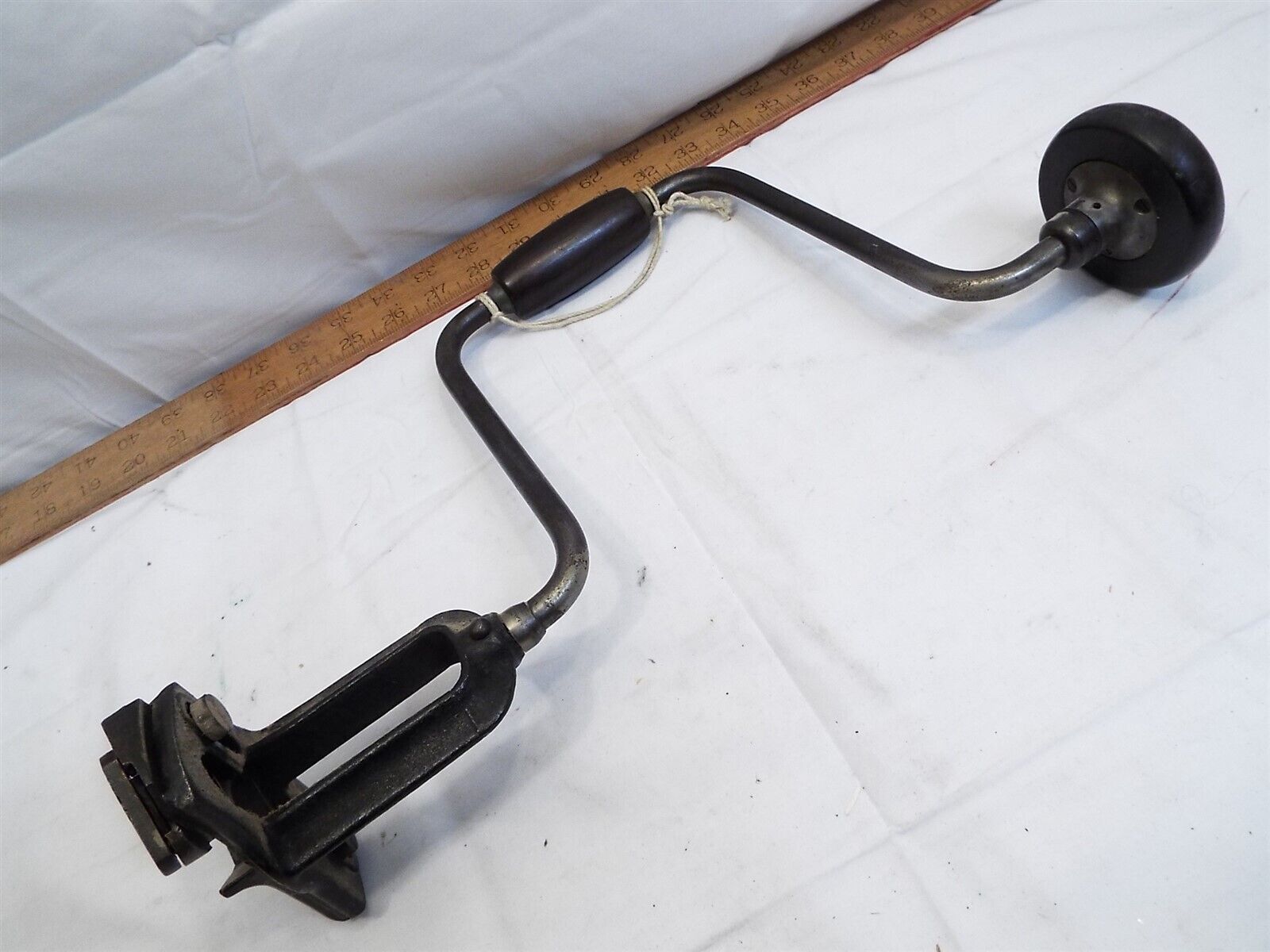

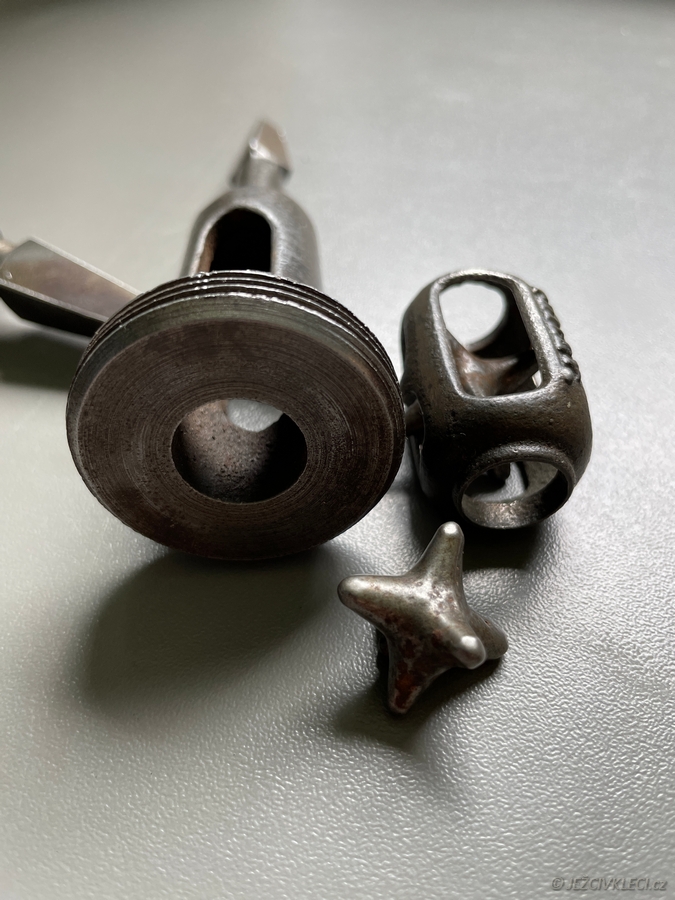

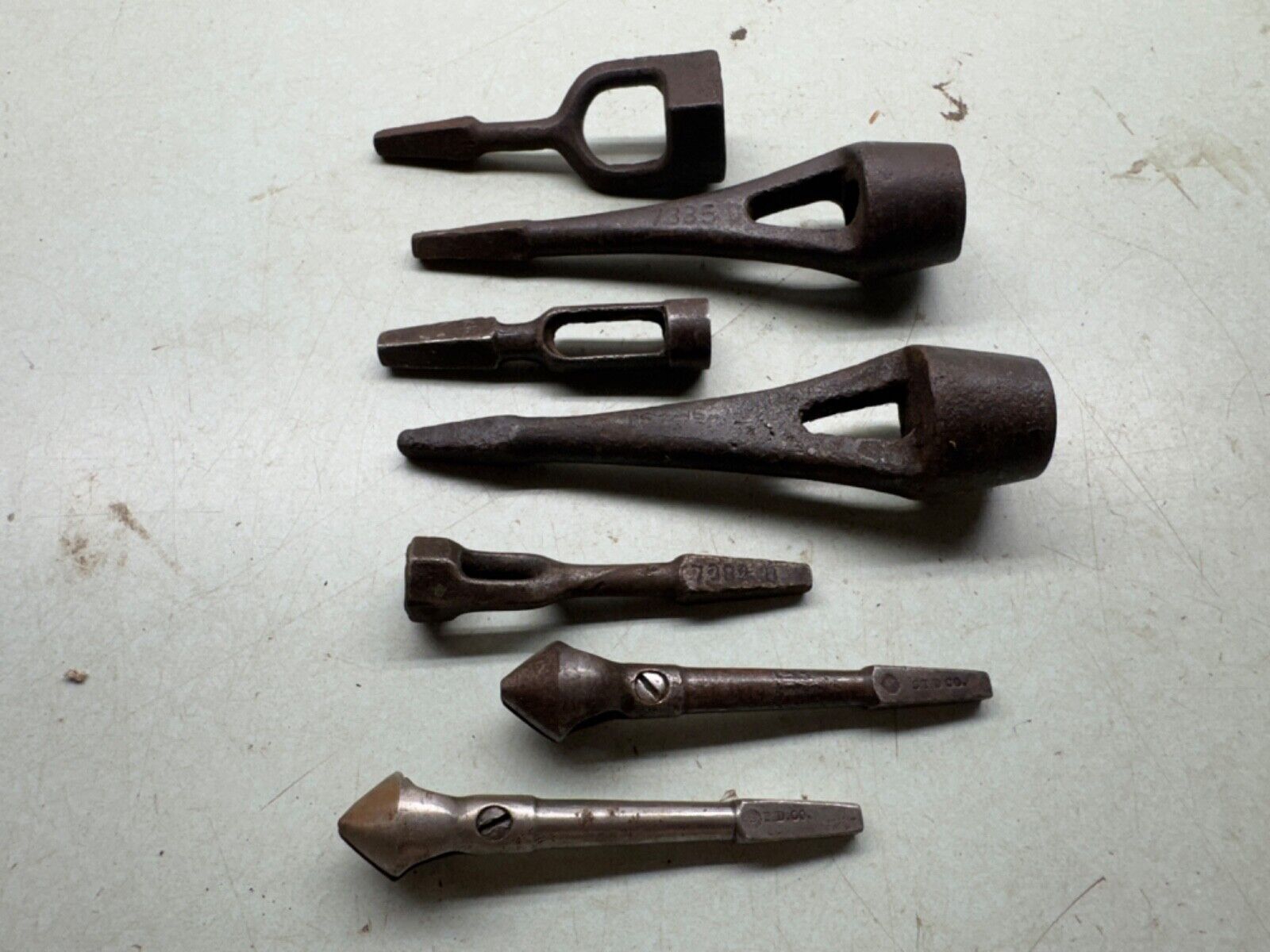

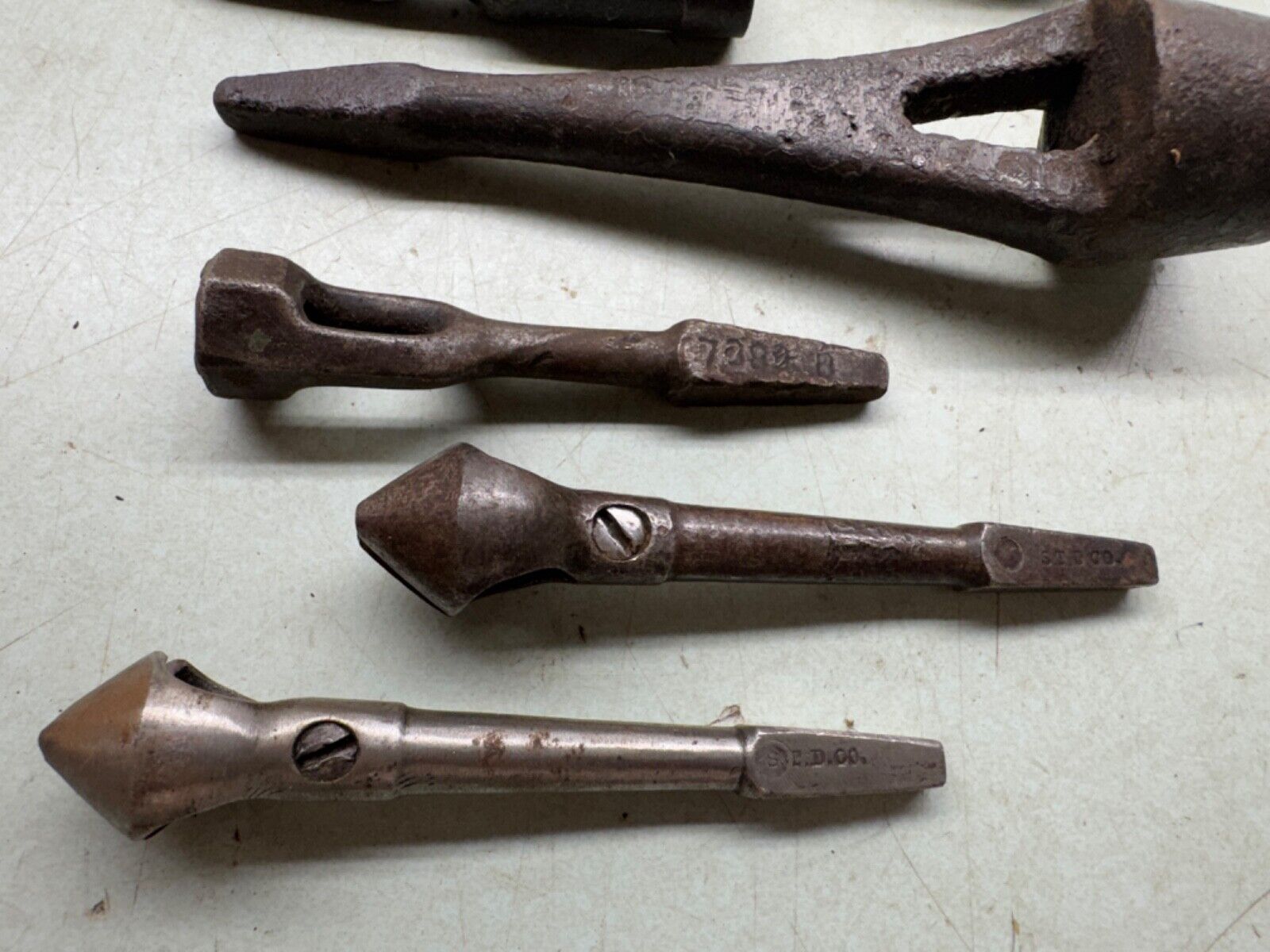

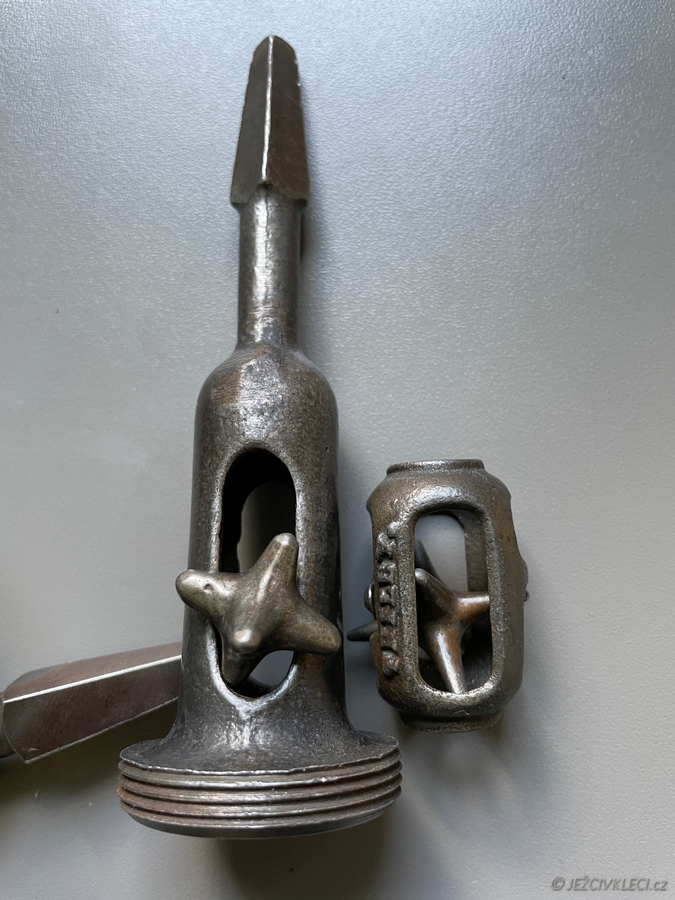

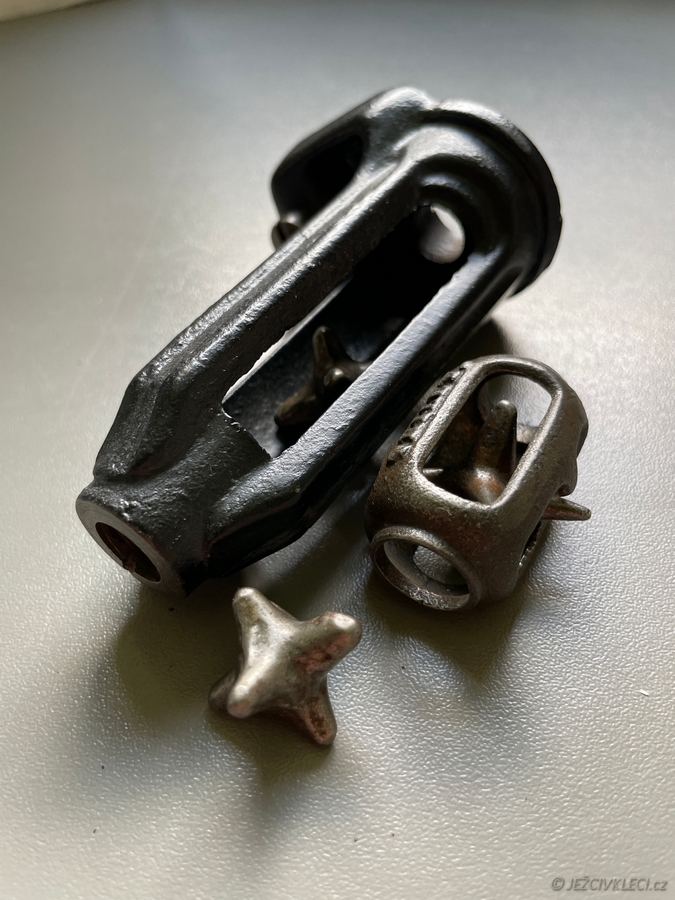

různé typy Stearns, omílací hvězdice

a hlavolam Trilby

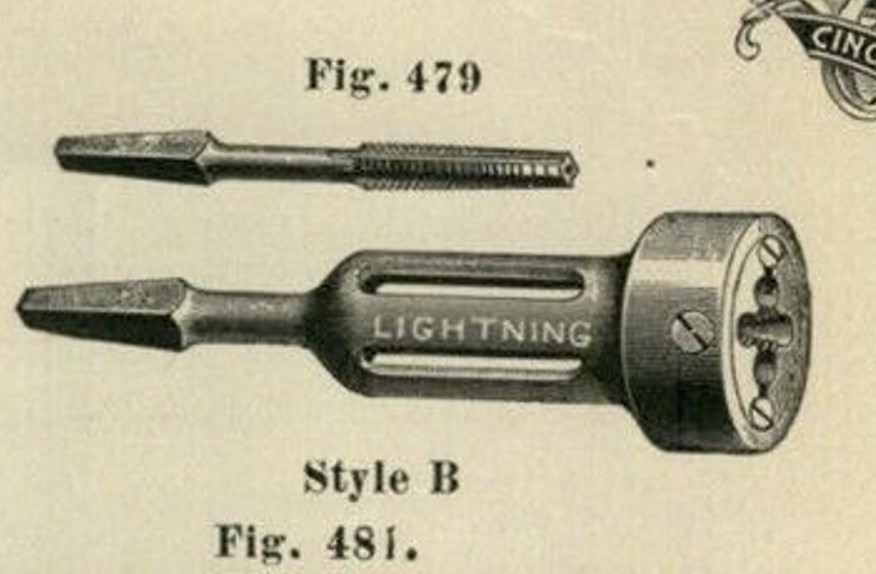

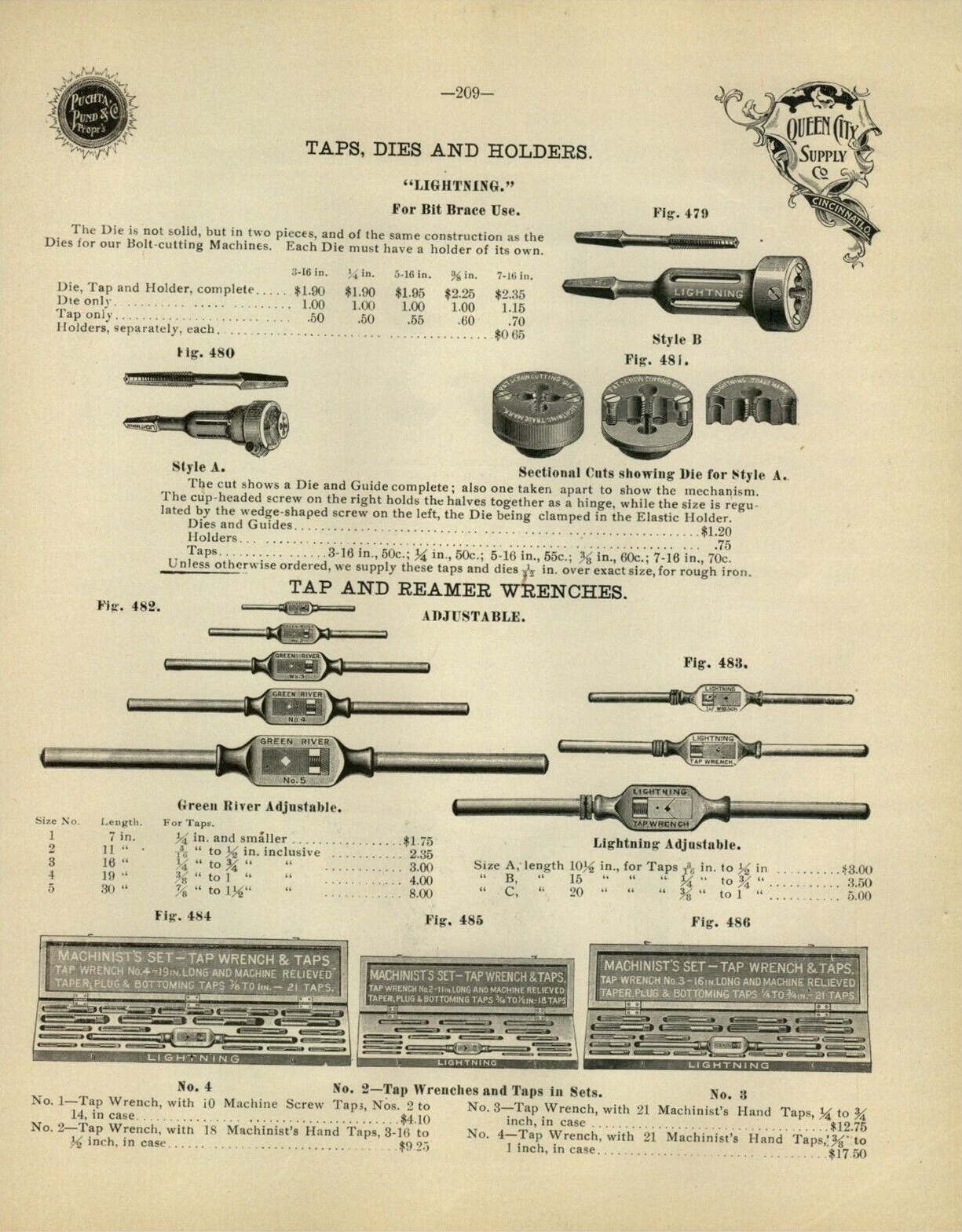

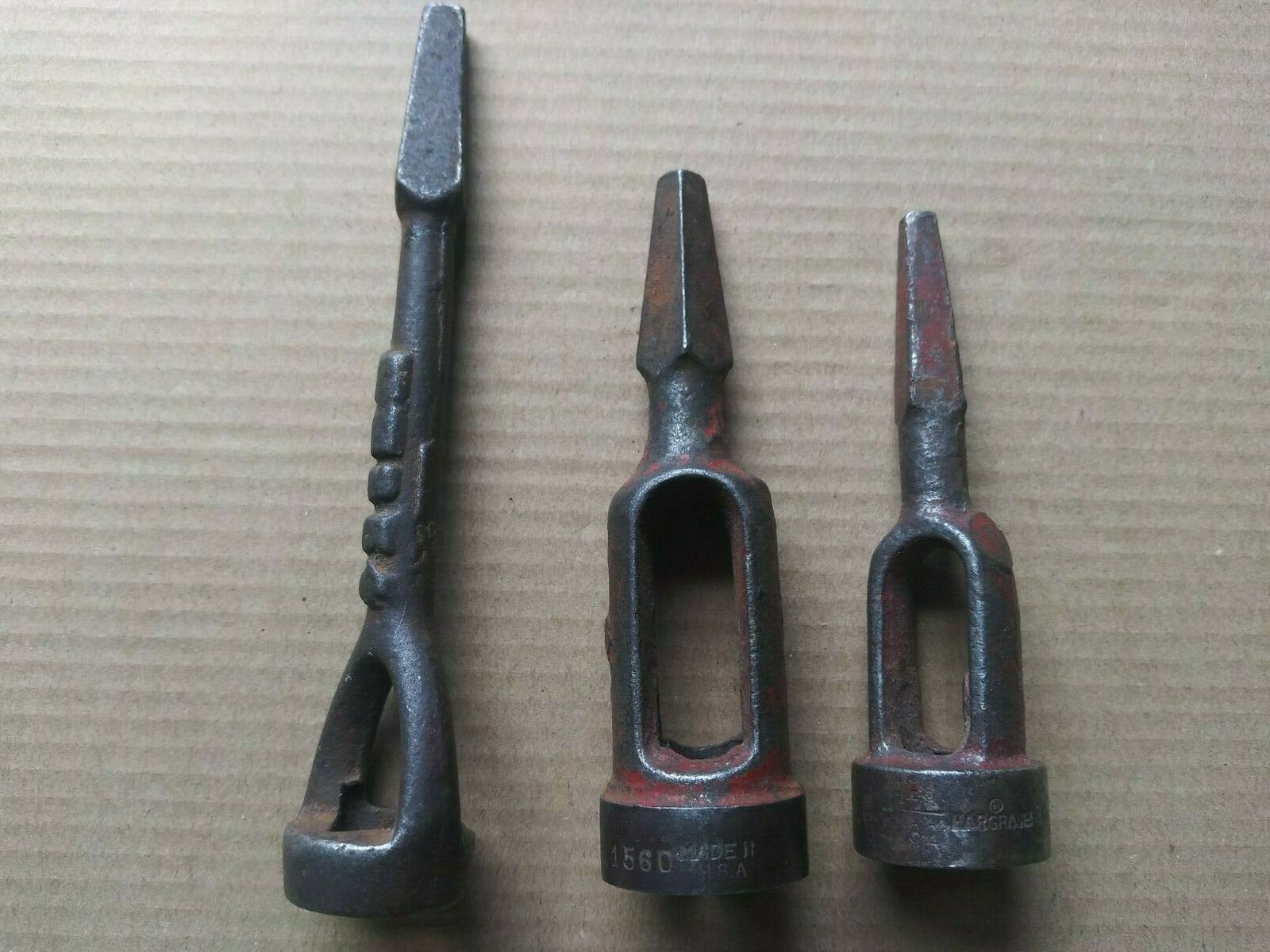

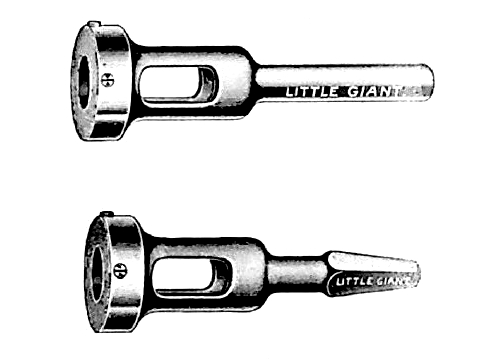

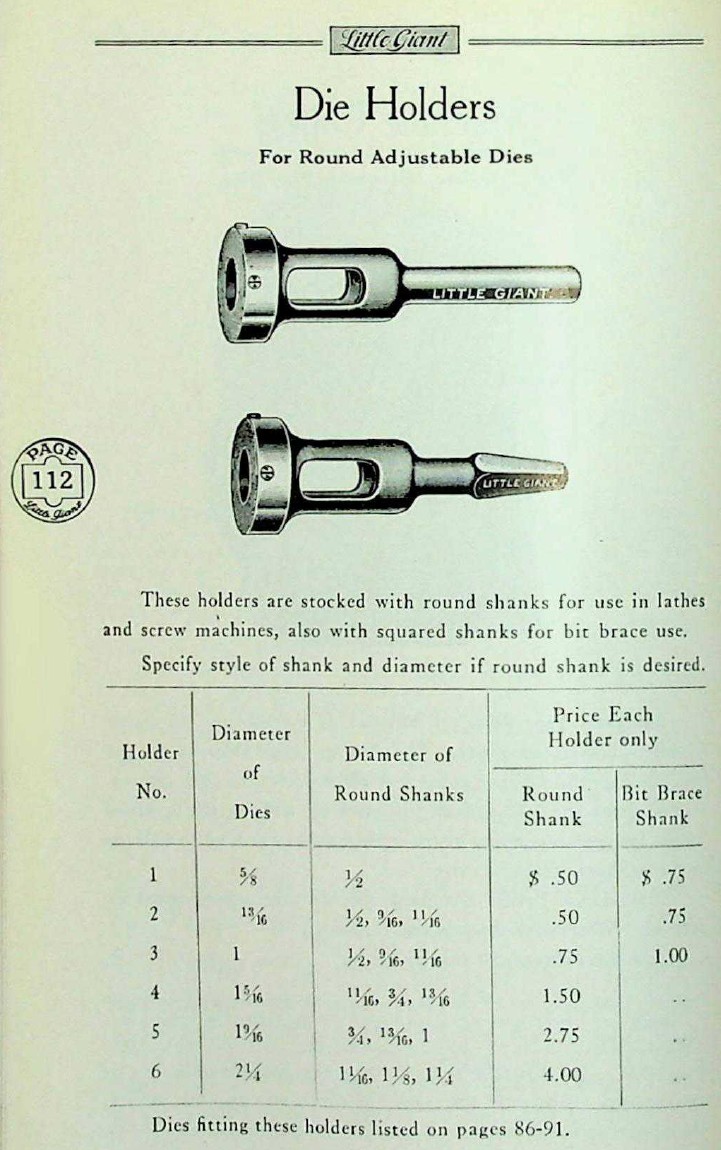

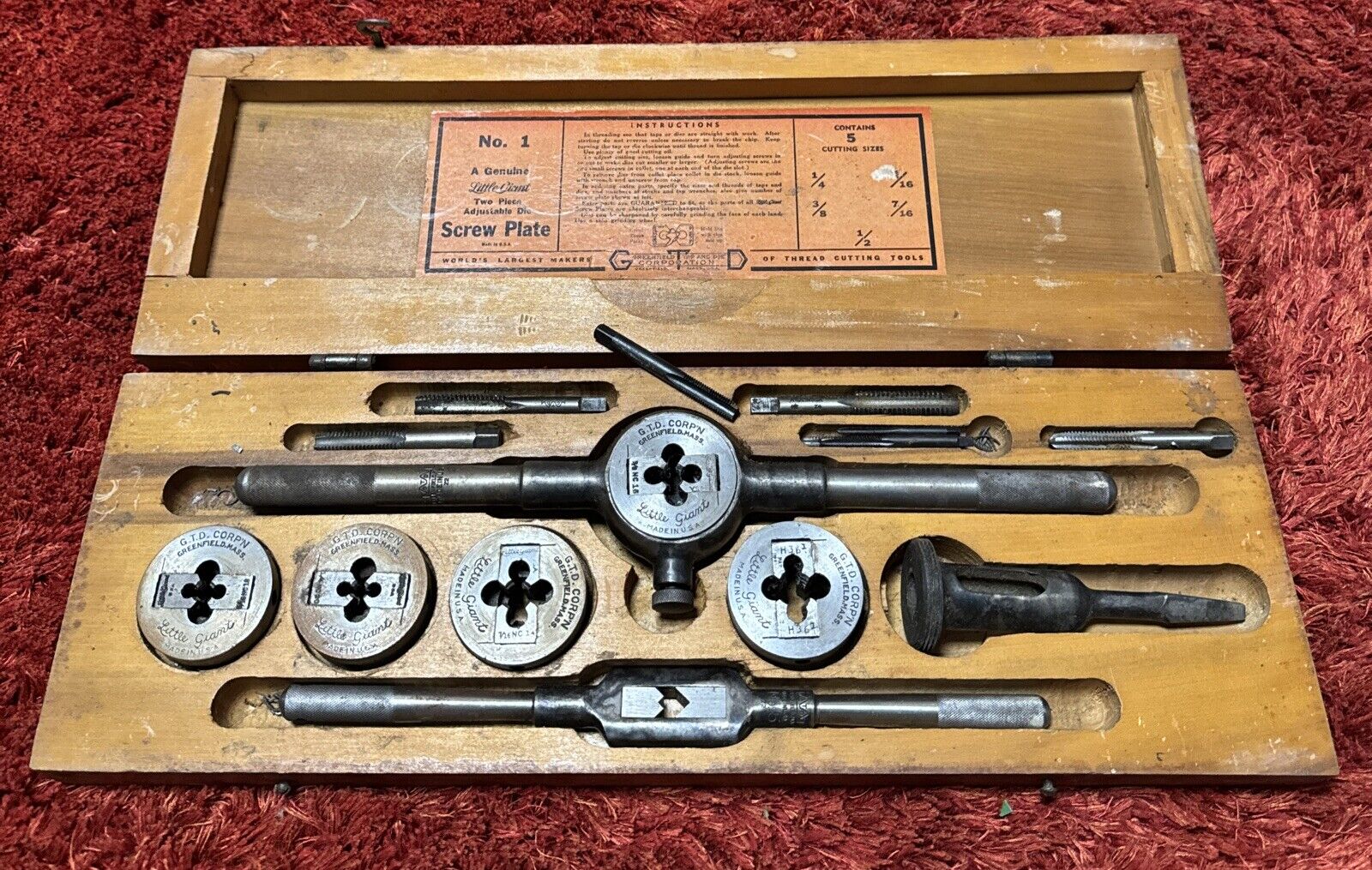

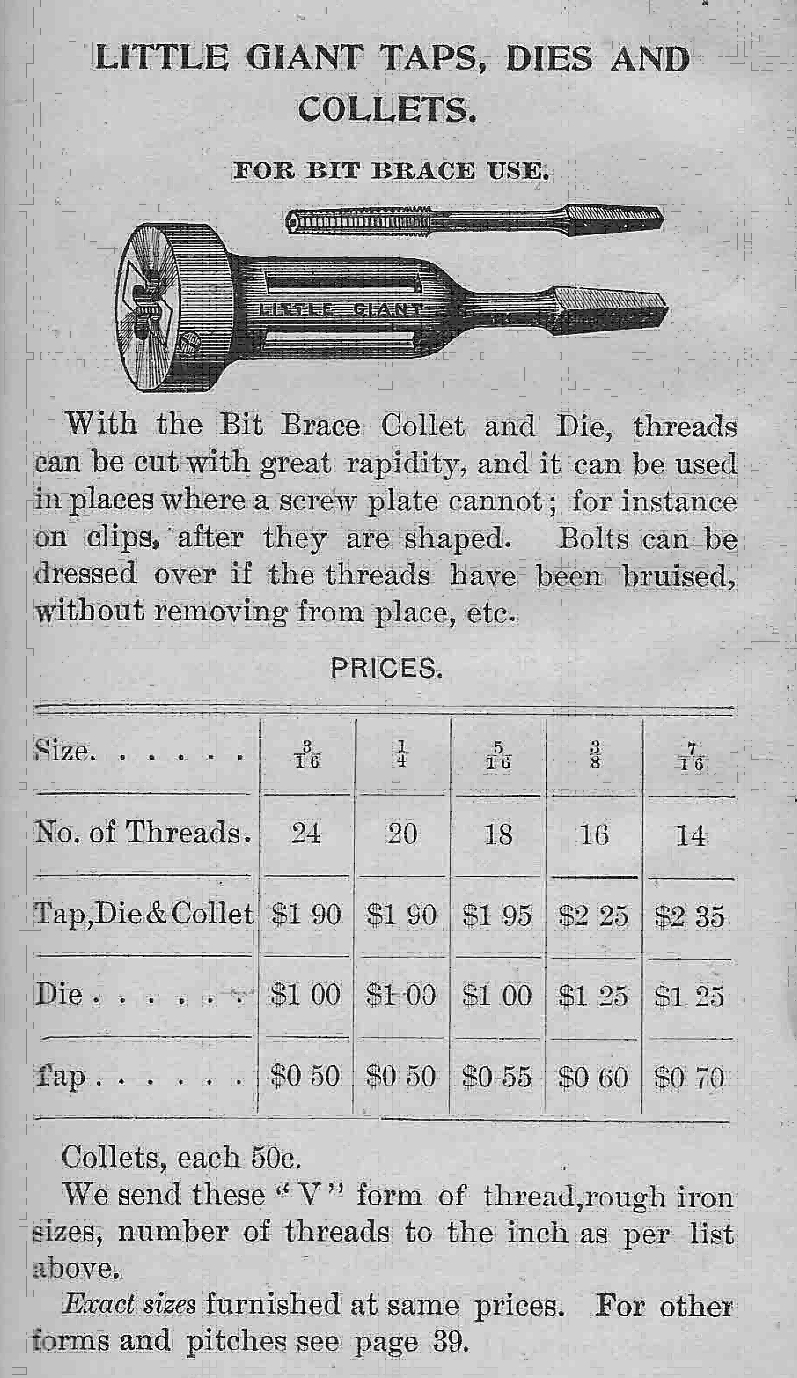

Stejnou konstrukci tohoto nástroje používal také vnější závitník – tzv. očko, který namísto řezání dřevěného čepu řezal závit do kovu. Používá se to i dnes ale v jednodušší podobě, kdy vyměnitelné očko různých rozměrů závitů zasadíte do objímky a točíte dvěma madly. Zde se „pohon“ nasazoval na čtyřhran, který byl výše. K tomuto malému závitníku jsem došel finálně. Byl ještě menší, lehčí a navíc měl název, který vše vysvětloval.

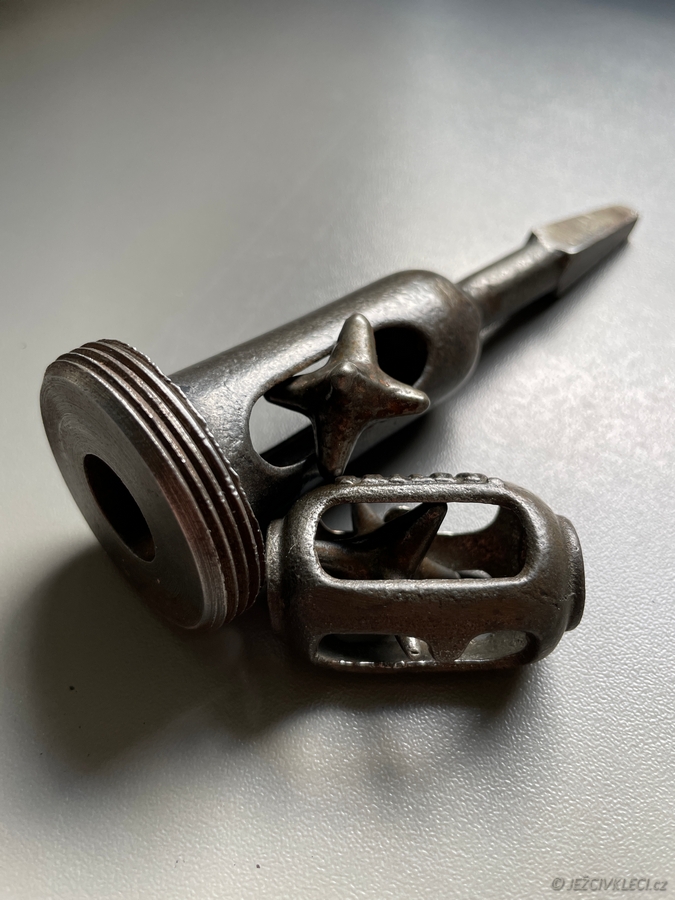

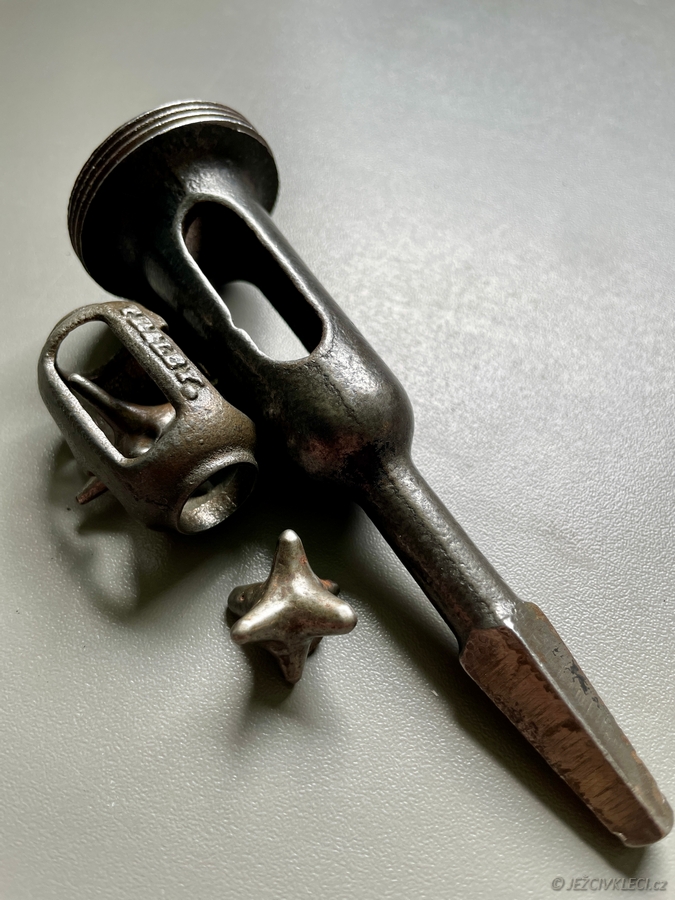

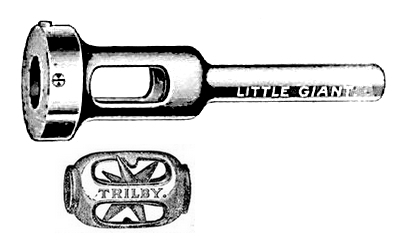

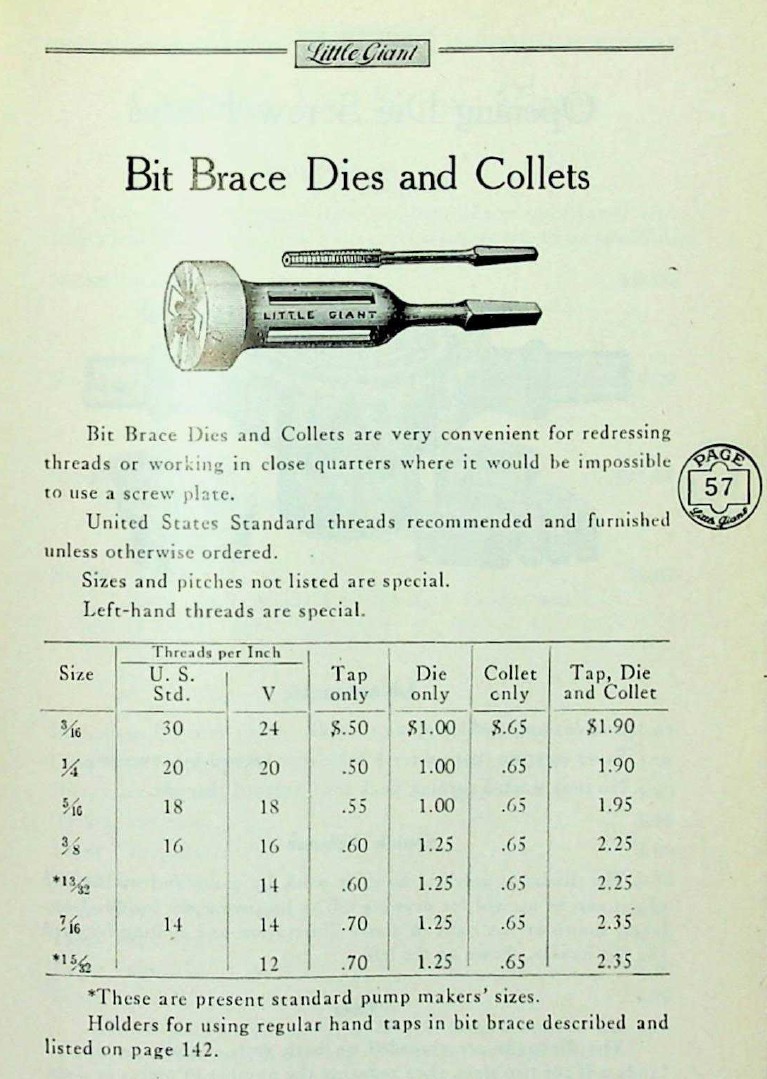

nástroj - závitník v porovnání s hlavolamem Trilby

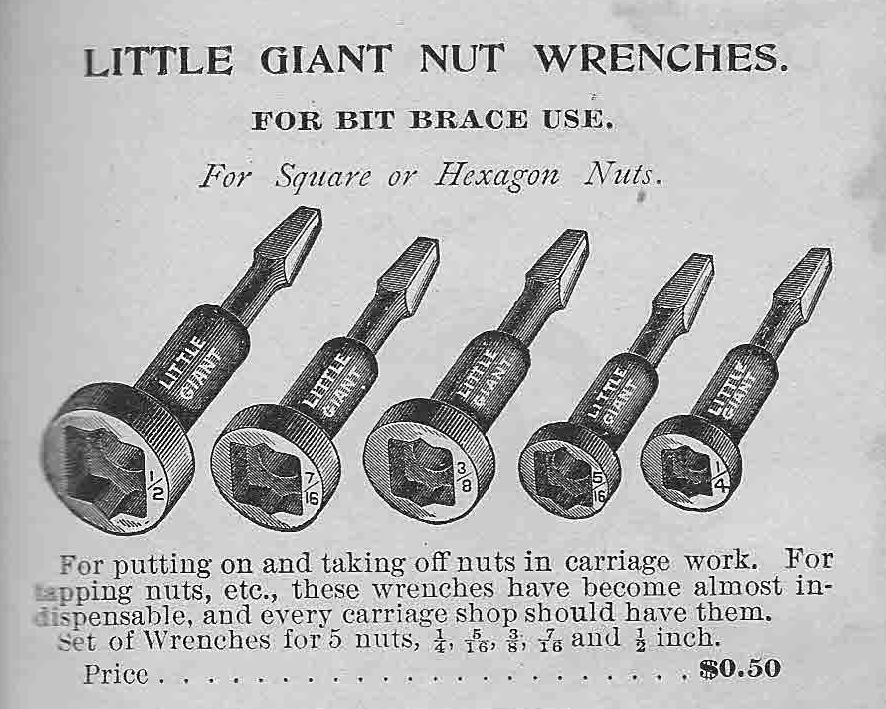

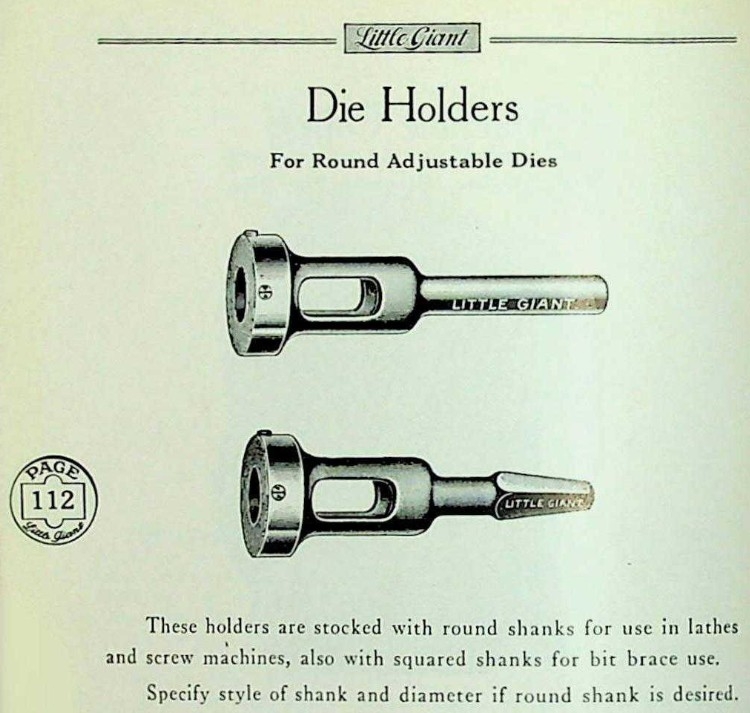

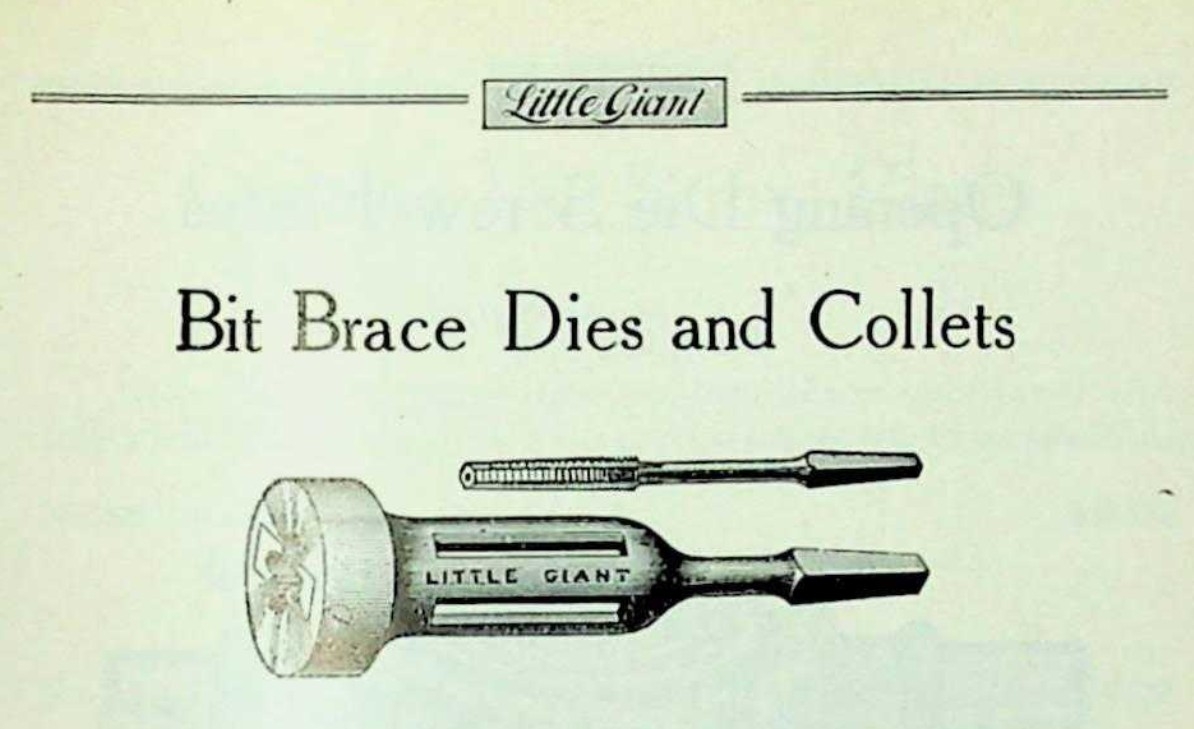

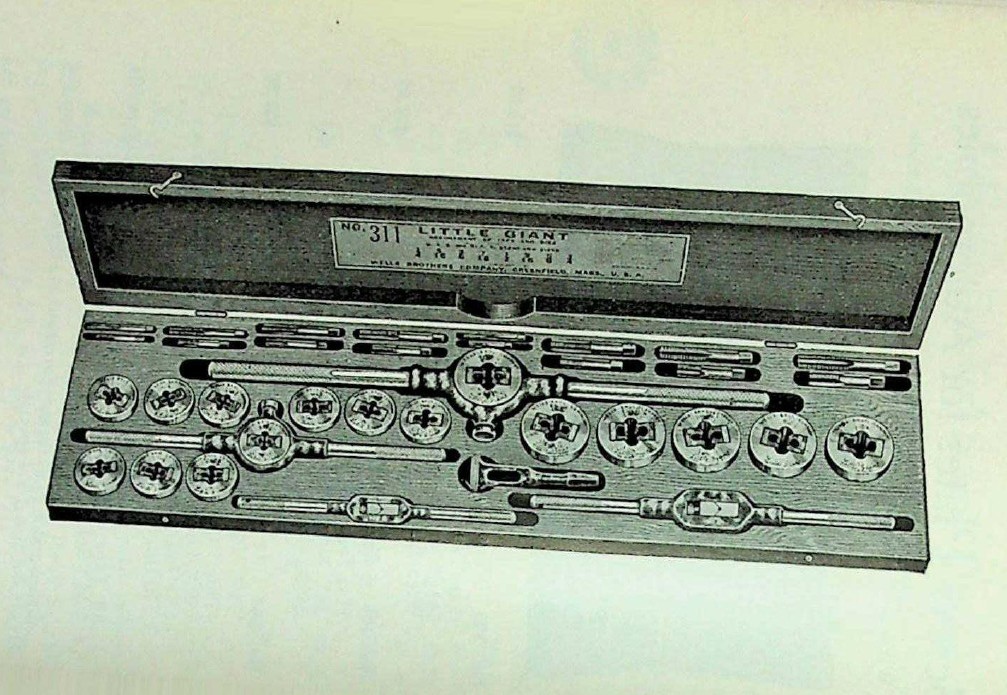

Původnímu hlavolamu Trilby se přezdívalo také LITTLE TRILBY. Trilby byla v té době určitá móda, jmenoval se tak druh klobouků, známý román ale i vše co bylo v té době in. Proč ale název Little – malý? U nástroje, který můžete vidět na fotografii je jasné vysvětlení. V té době byl nejznámějším výrobcem závitníků výrobce zvaný LITTLE GIANT – malý obr. Asociace se zněním a umístěním názvu ukazuje velkou pravděpodobnost, že LITTLE TRILBY vznikl právě z tohoto malého závitníku!

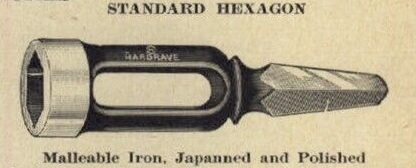

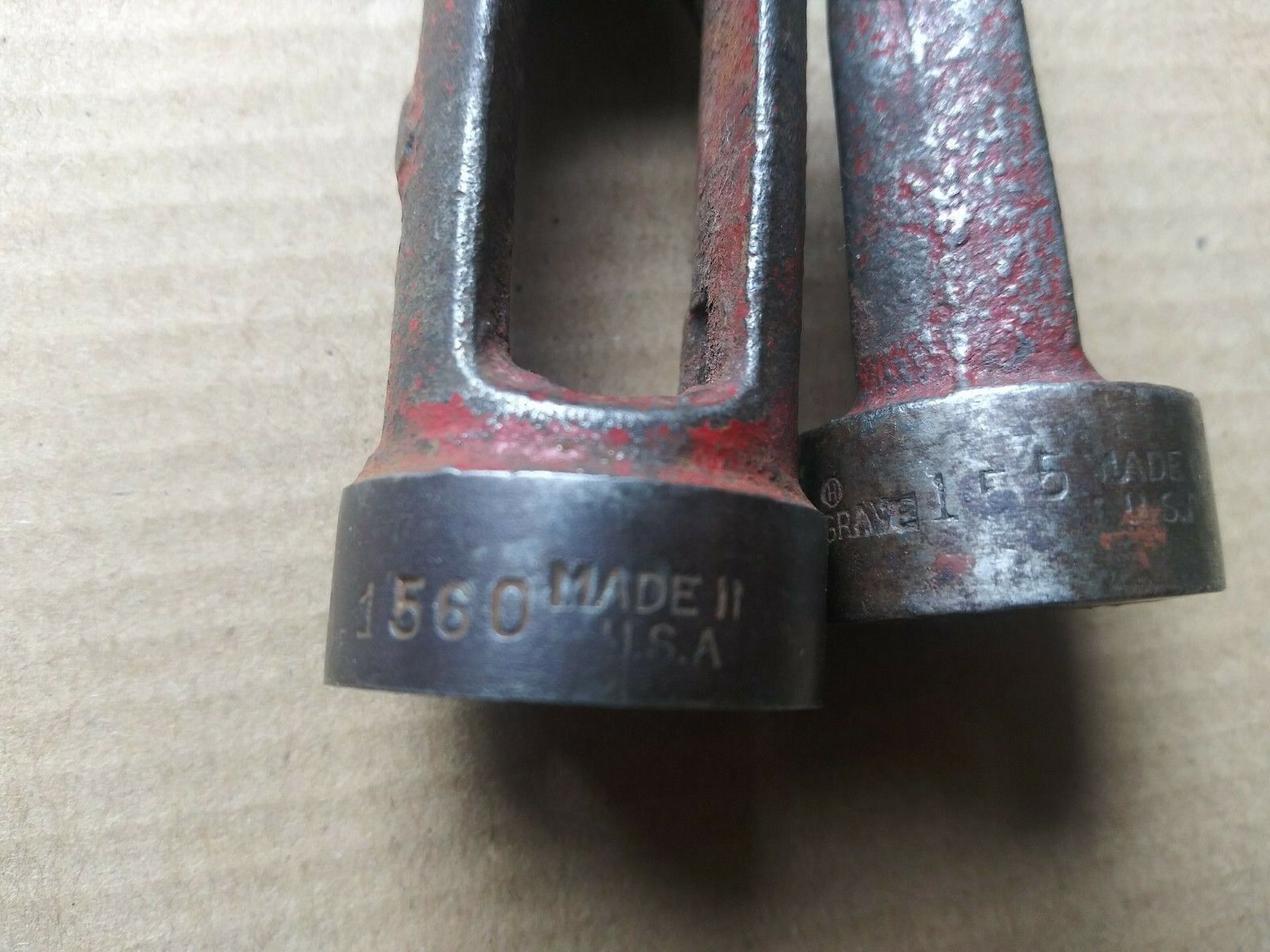

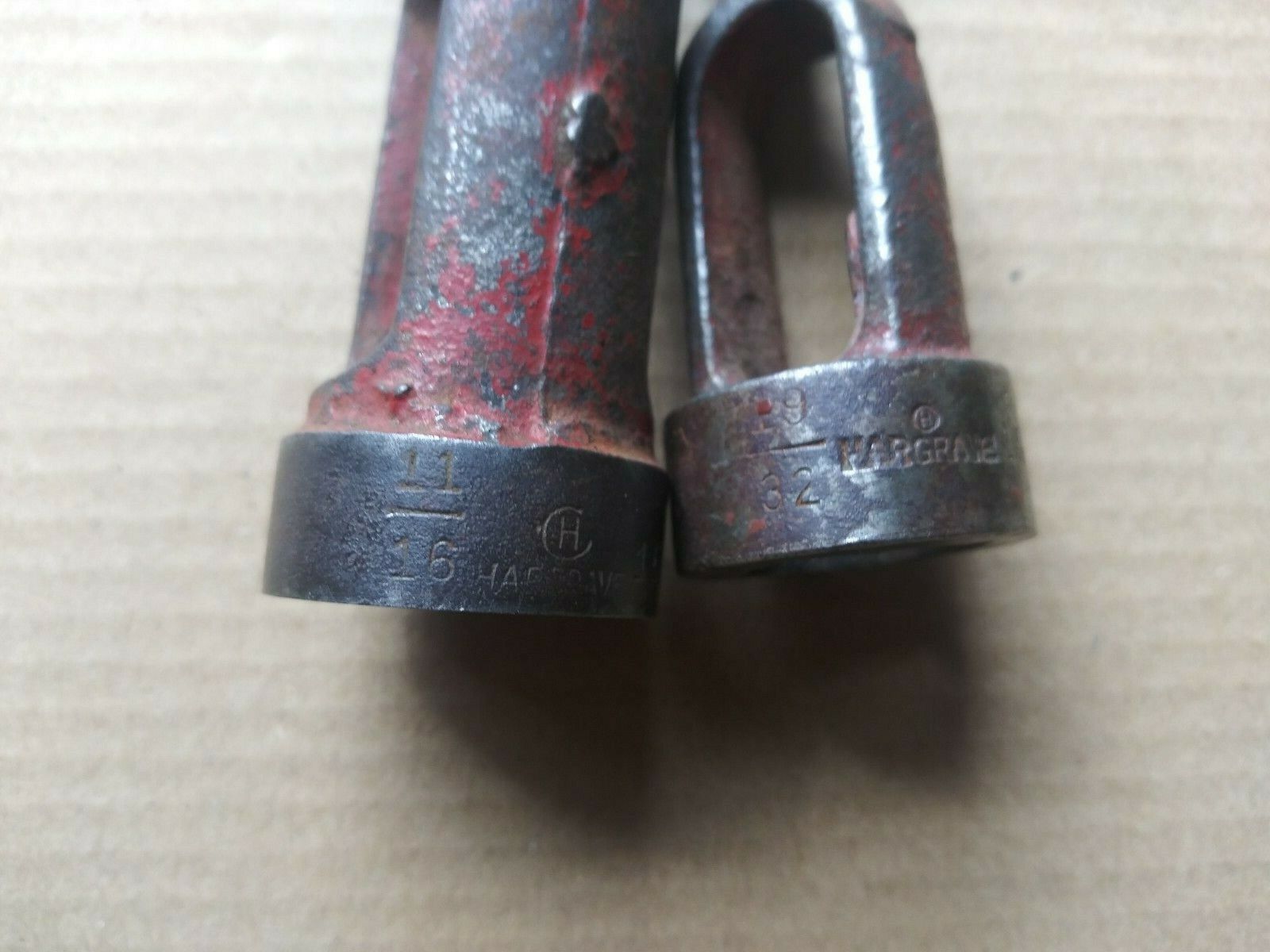

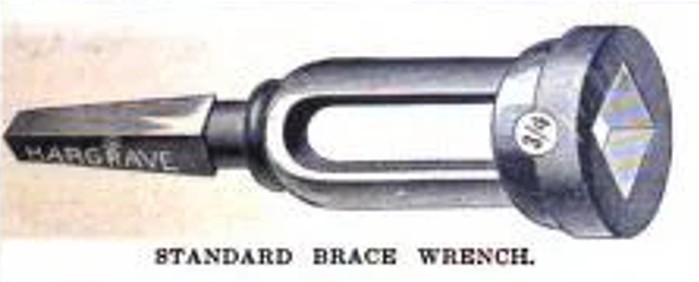

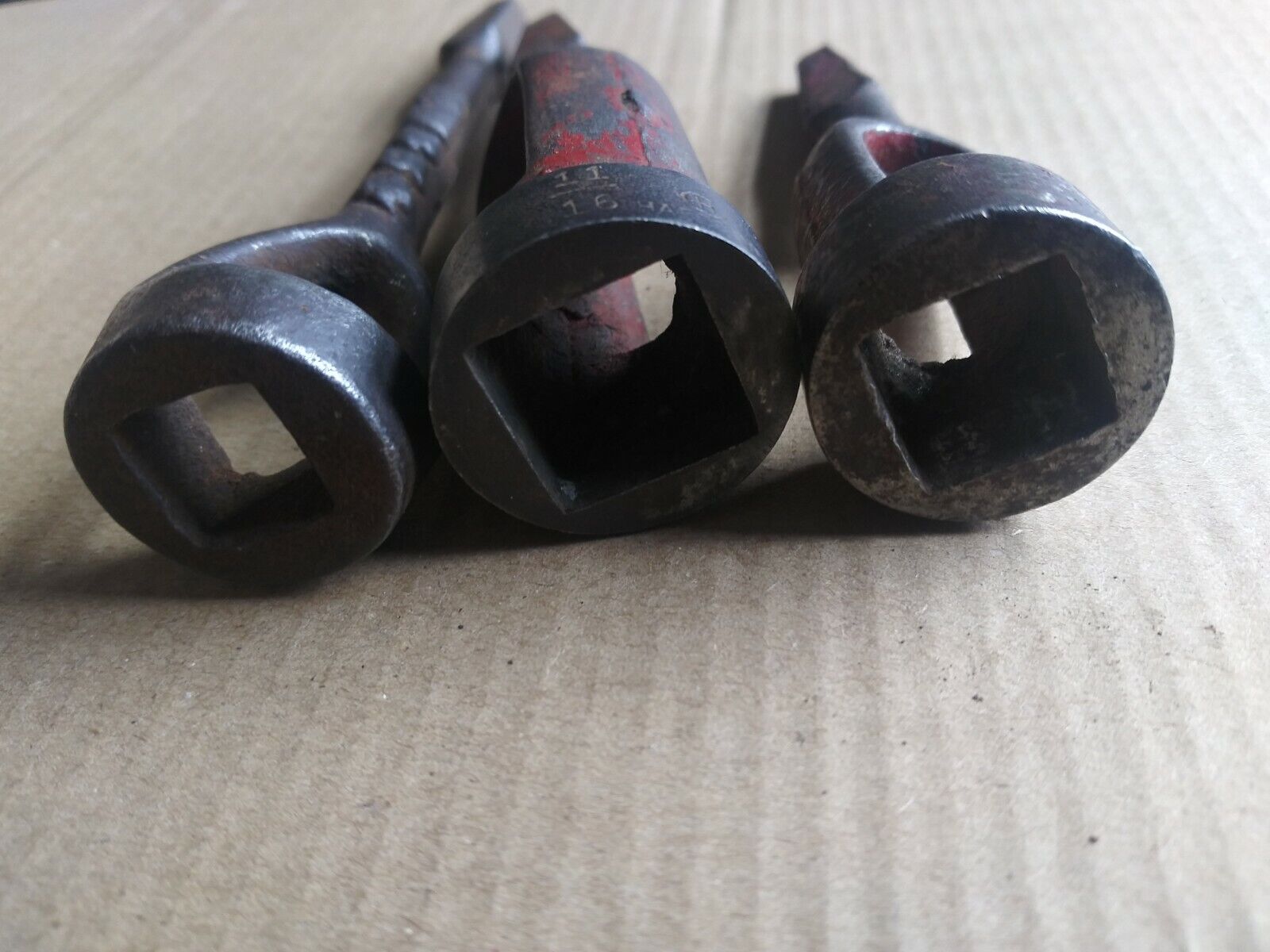

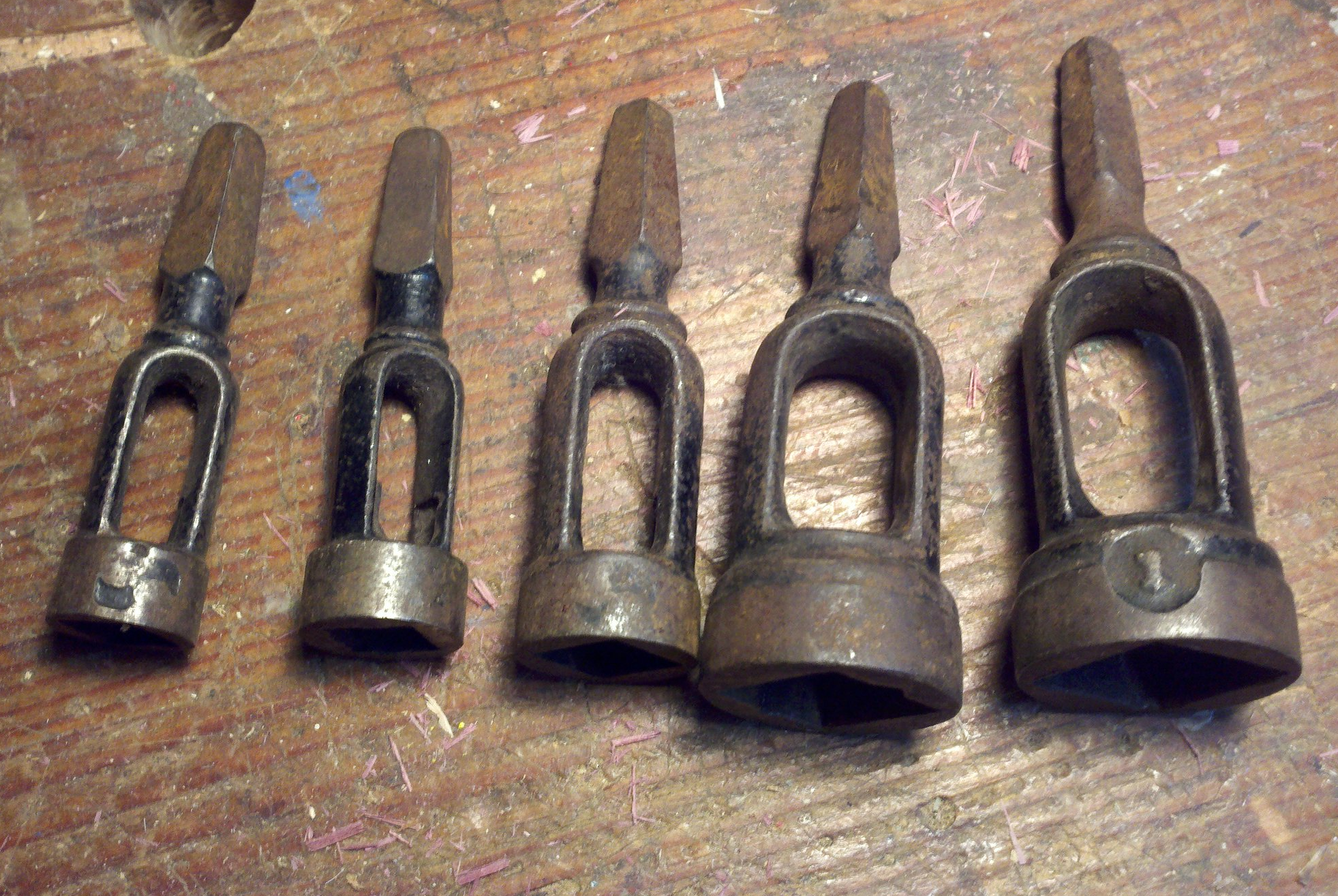

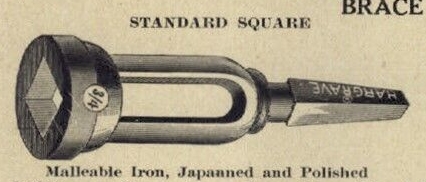

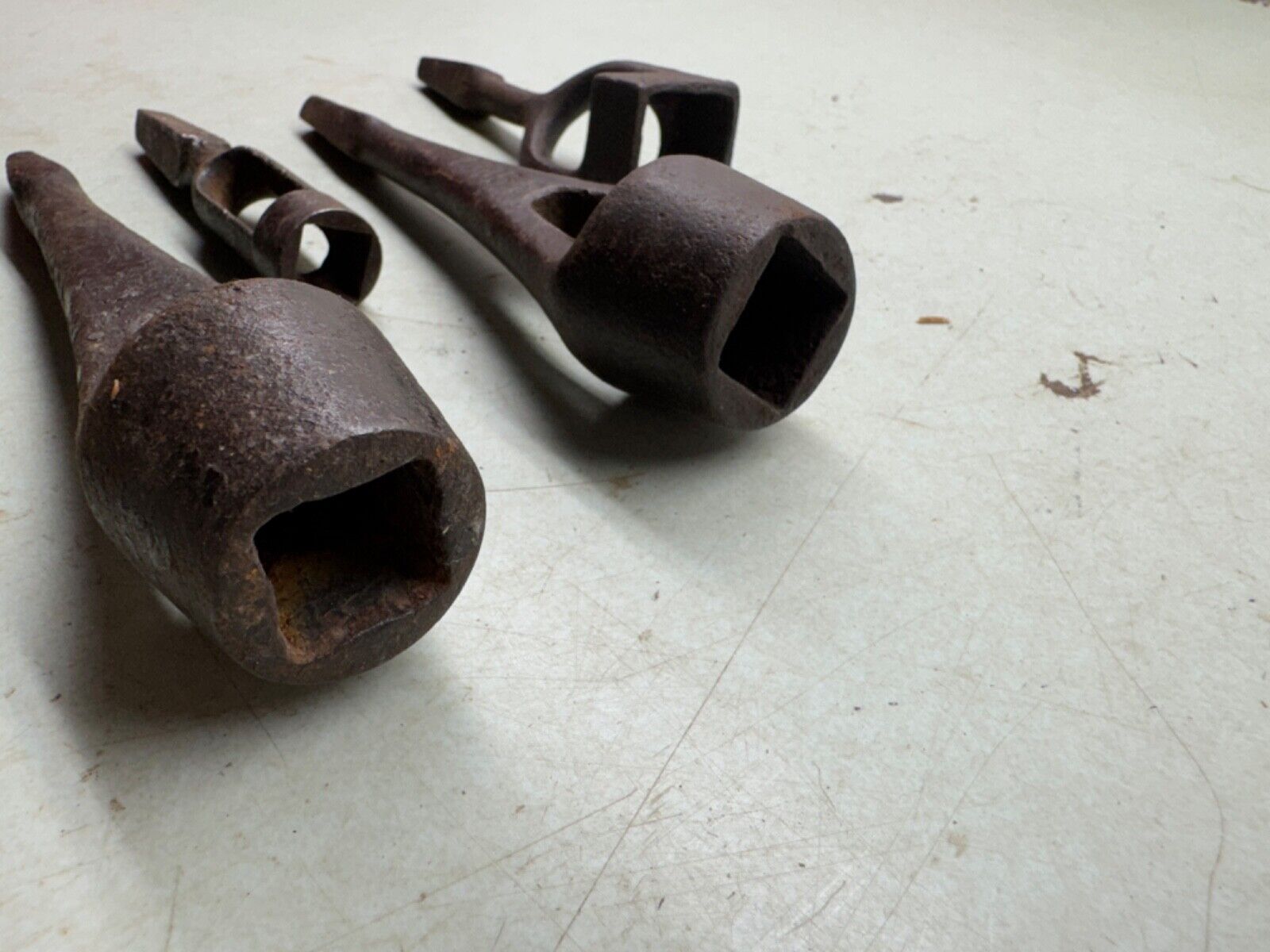

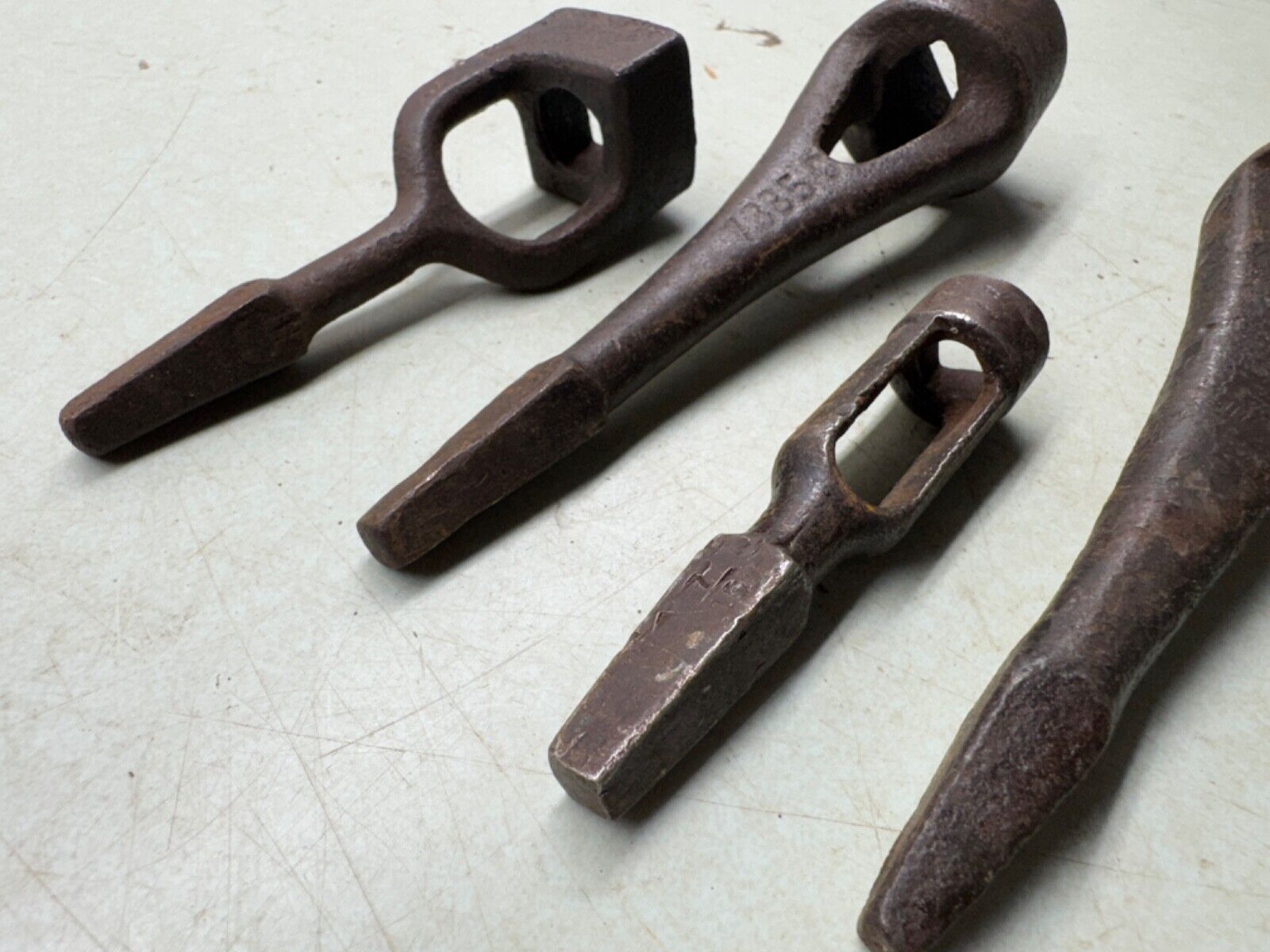

Poslední zajímavostí této klecové konstrukce je ještě provedení jako čtyřhranný nebo šestihranný klíč.

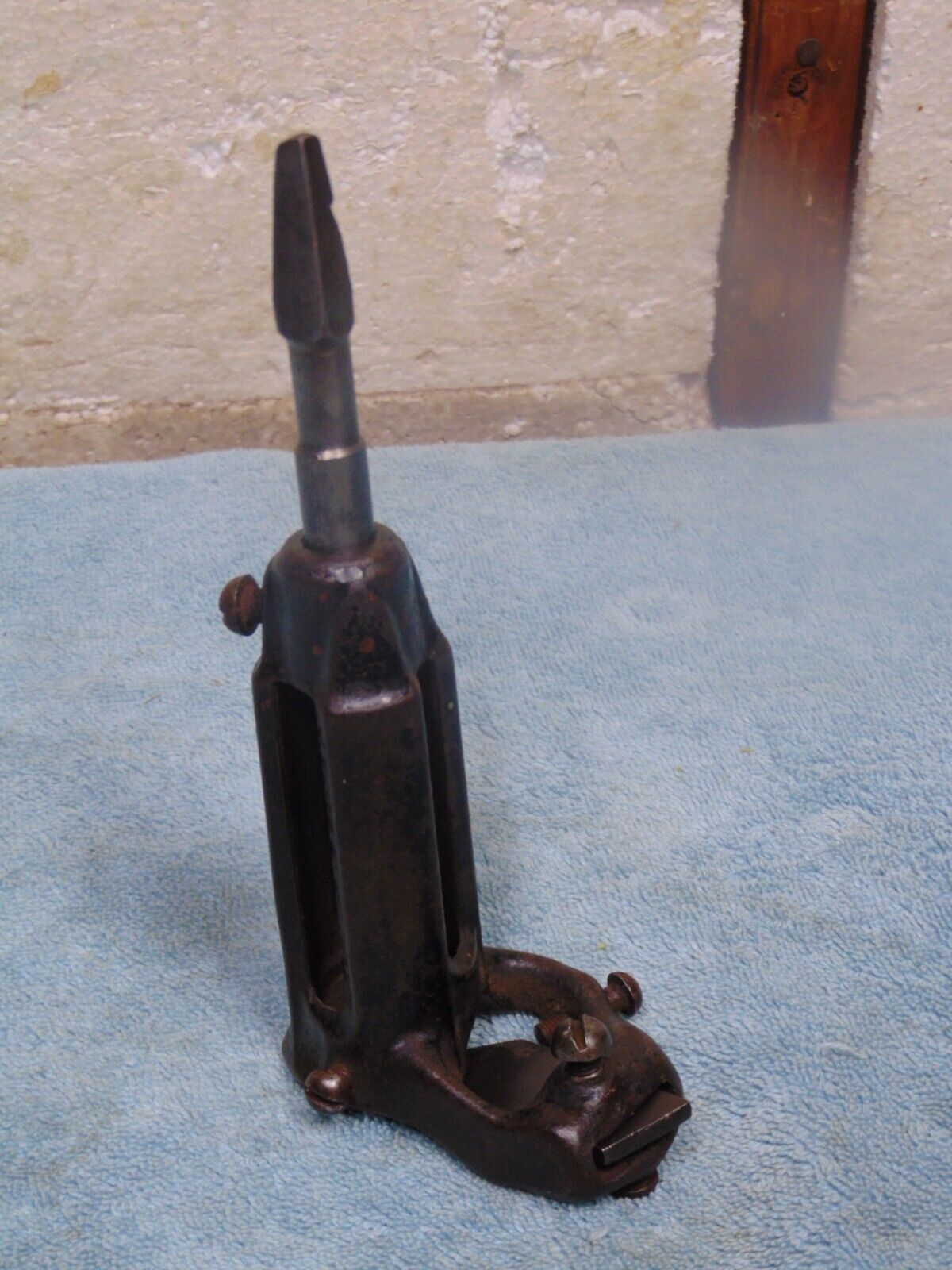

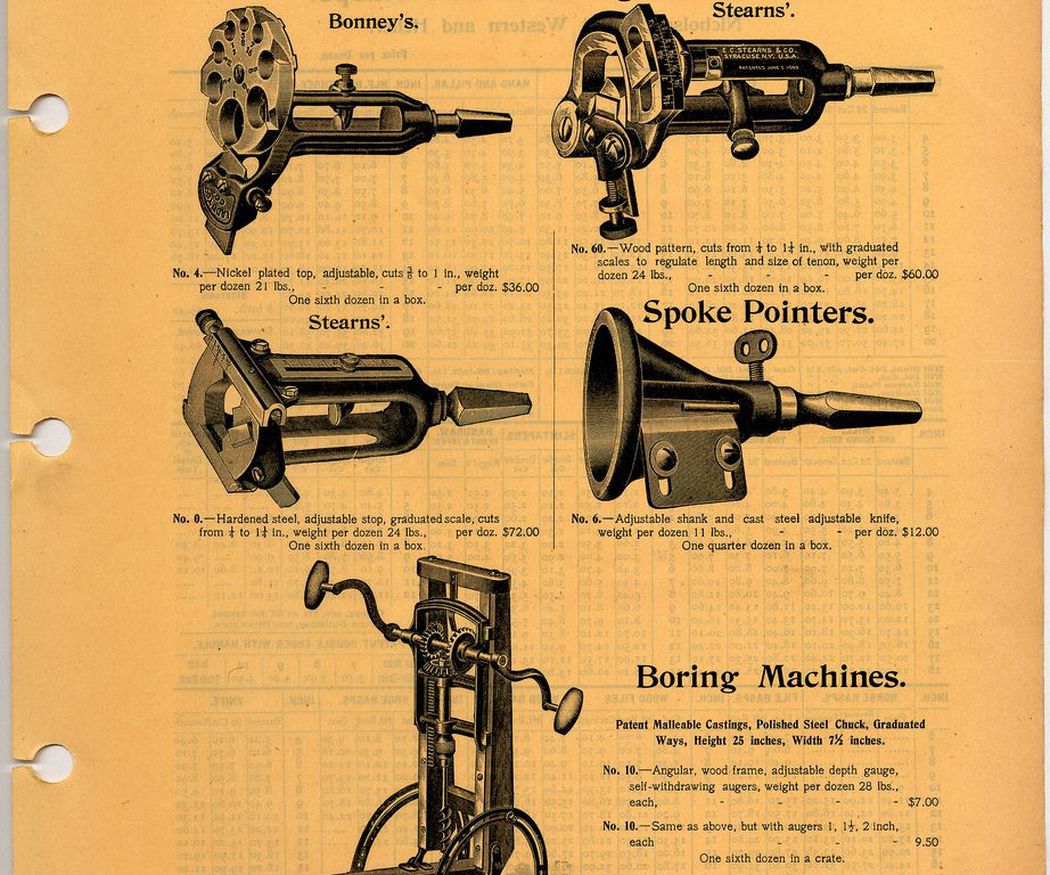

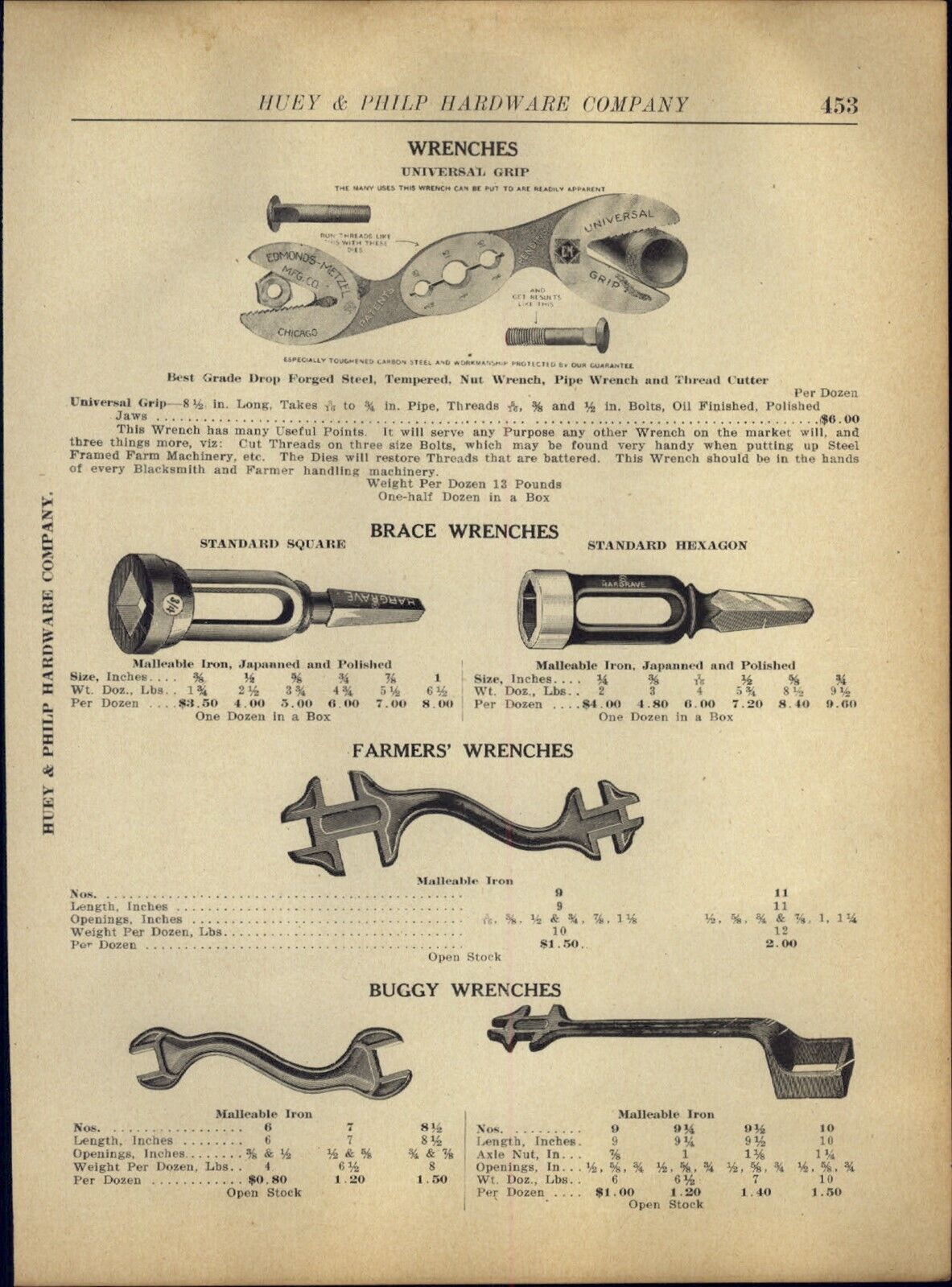

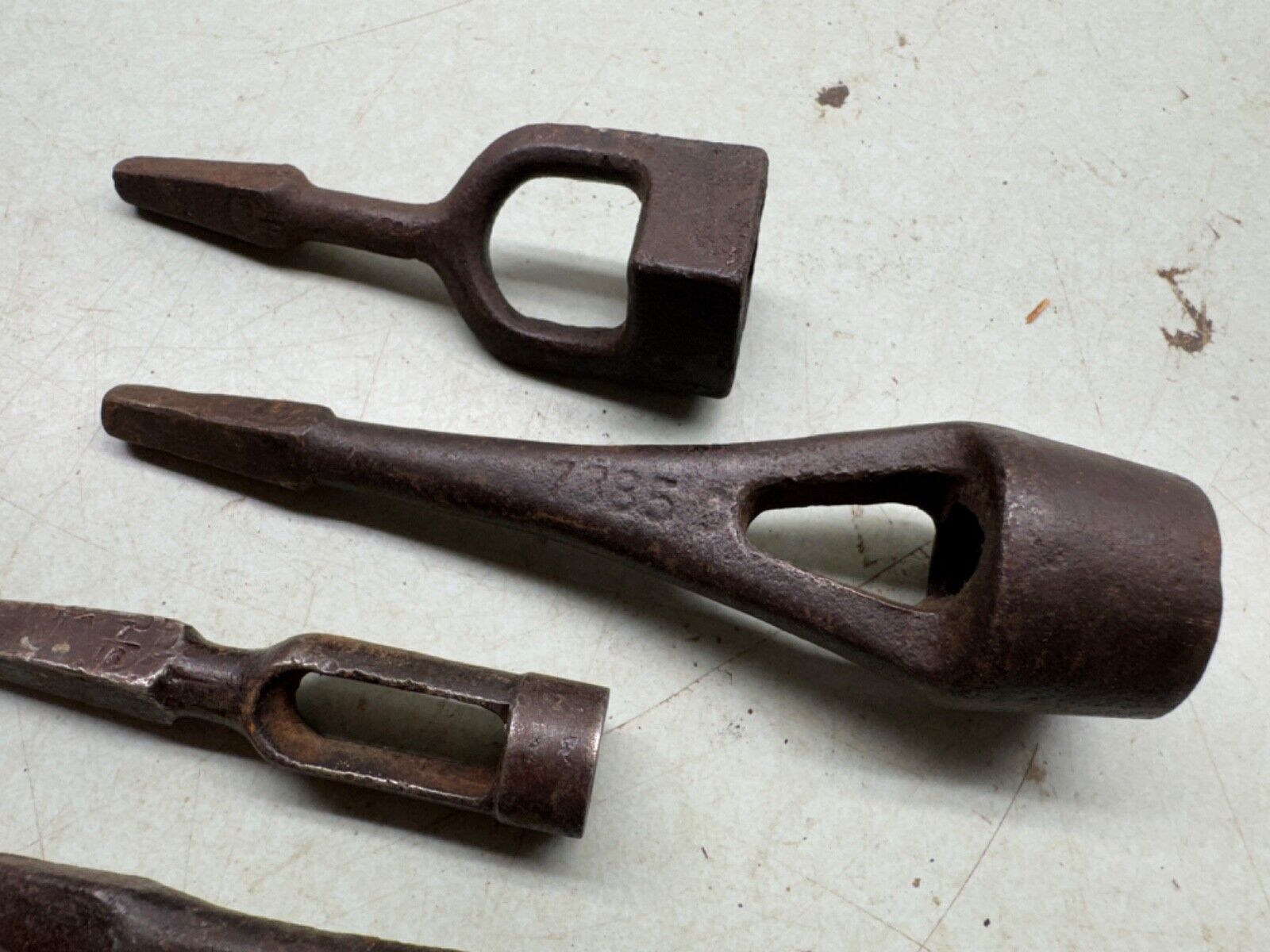

Následuje galerie dalších nalezených fotografií z aukcí a katalogů. Tvary jsou tyto modely velmi podobné novodobým Ježkům.

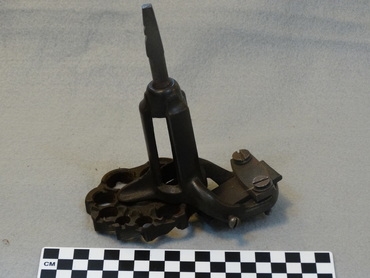

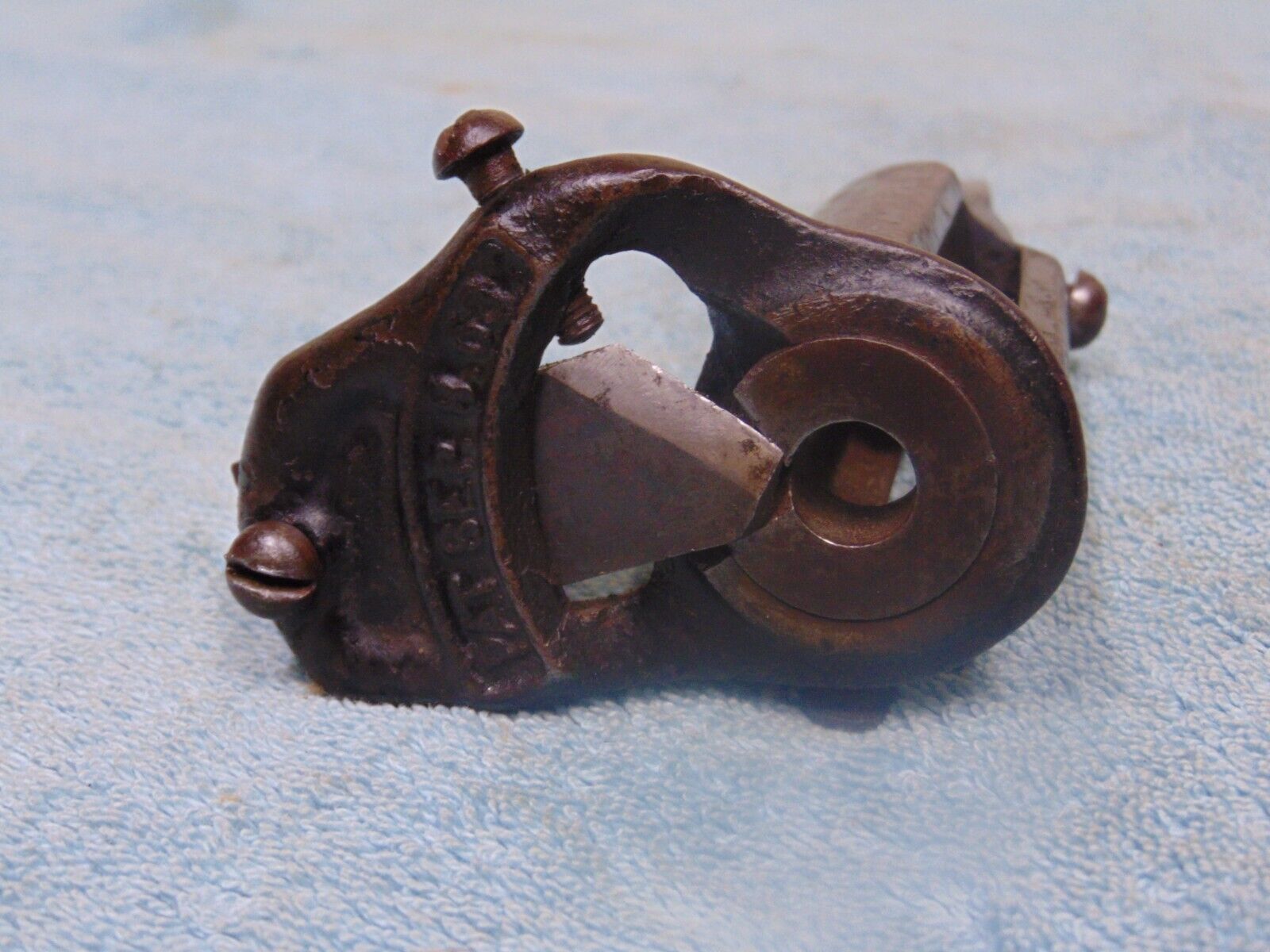

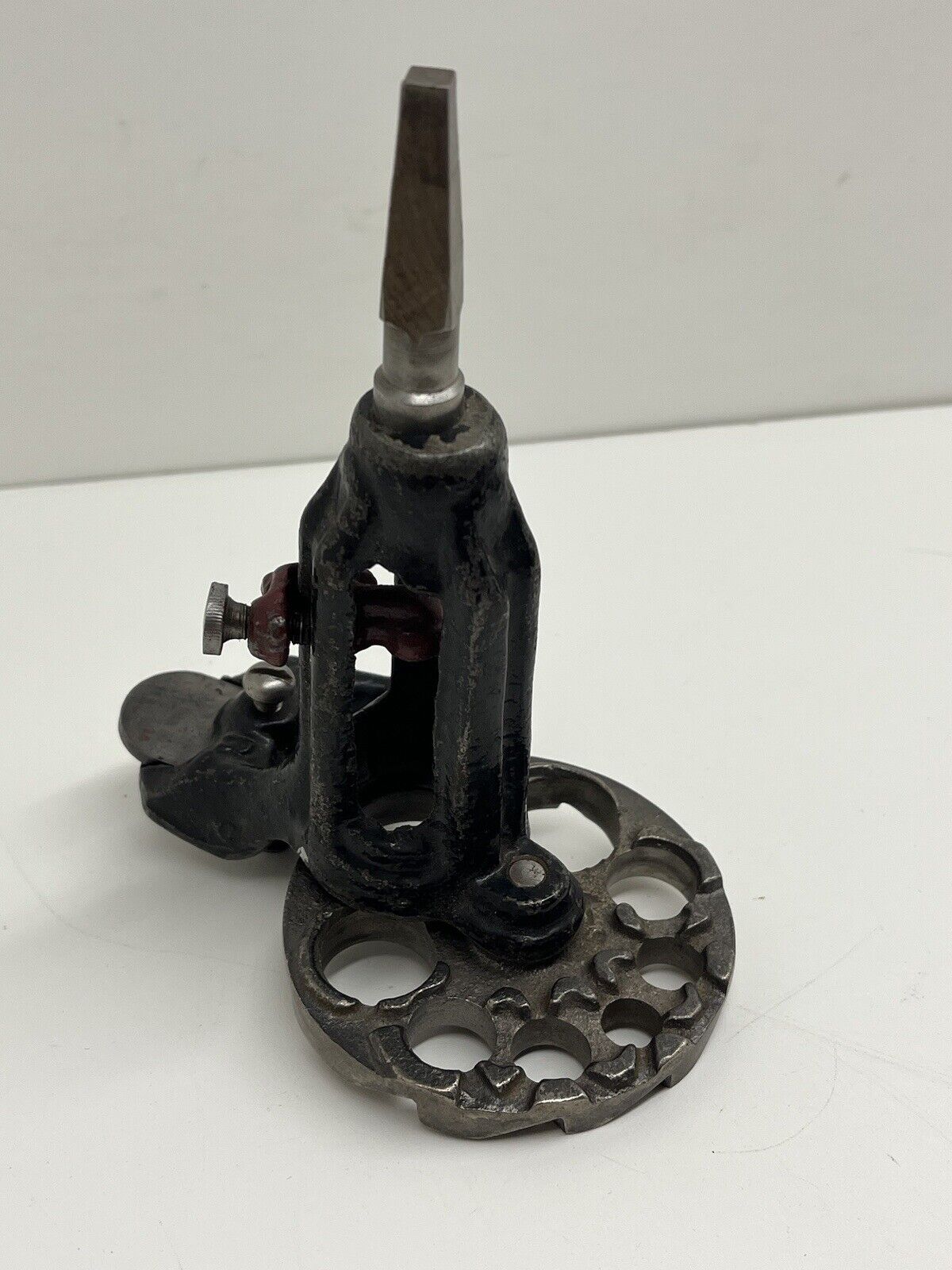

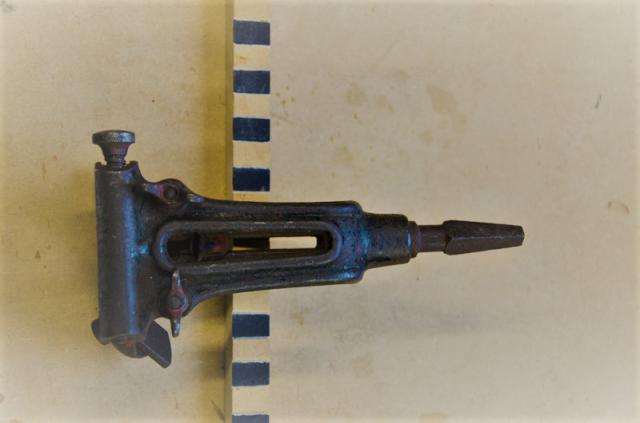

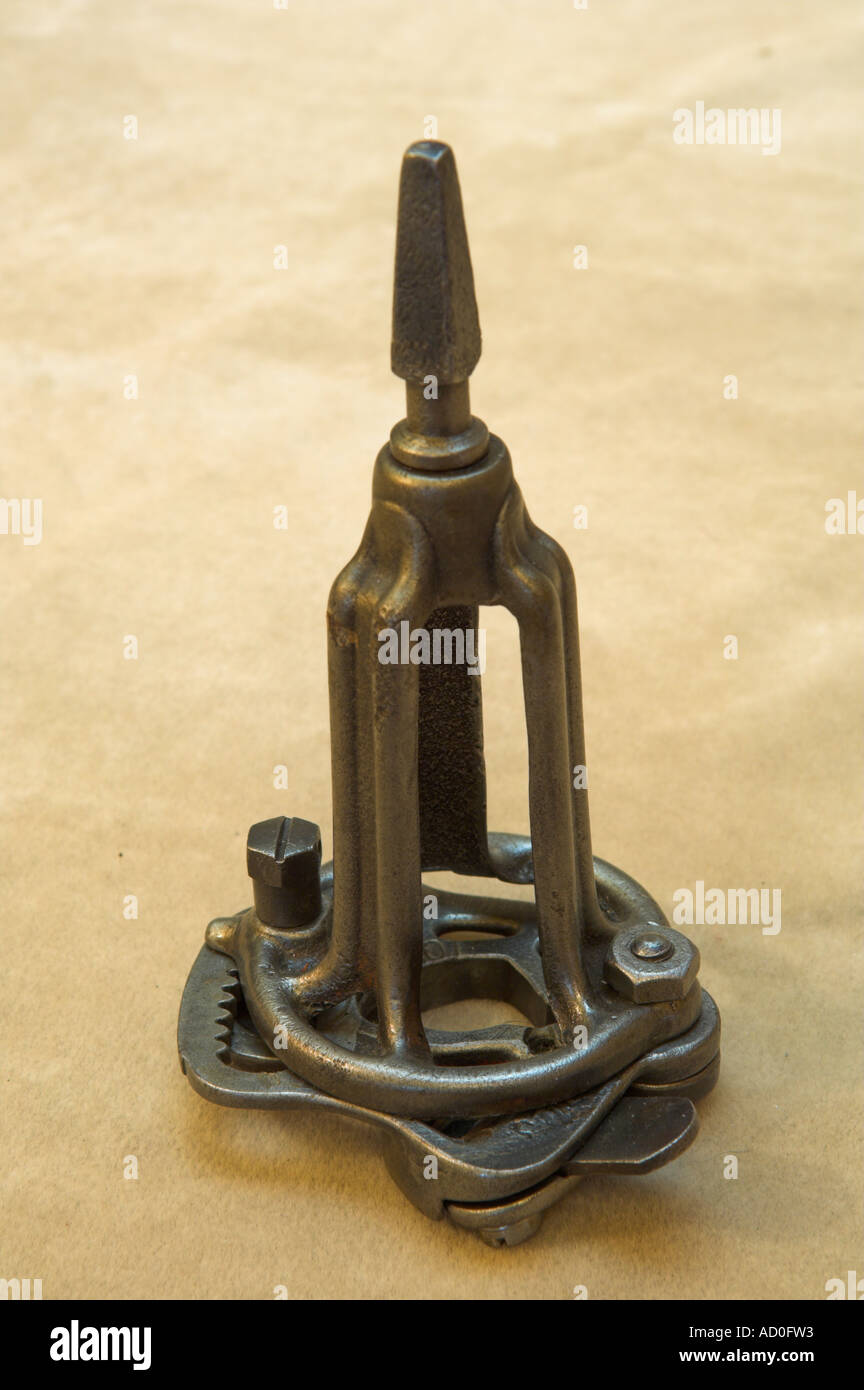

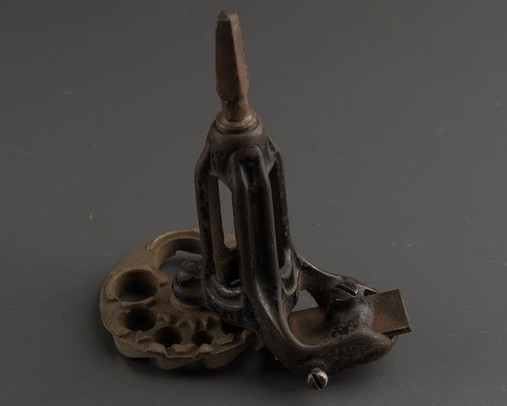

Kolekce Tison Tool Barn má tři nastavitelné duté šneky. Prvním je dutý šnek Bonney's Pattern, patentovaný 2. srpna 1870. Tento vrták má jeden řezný nůž. Má kolo s 8 otvory o průměru od 3/8 palce do 1 palce, což jej omezuje na řezání kulatých čepů těchto průměrů. Tento rozsah průměrů čepů mohl vyhovovat potřebám většiny truhlářů. Tento nástroj má dvě drážky vyřezané do úhelníku, což naznačuje, že mohl být používán nejméně se dvěma různými druhy sklíčidel s řezným úhelníkem.

Bonney's Pattern Hollow Auger patentovaný 2. srpna 1870 pod číslem 105 896 Charlesem S. Bonneyem

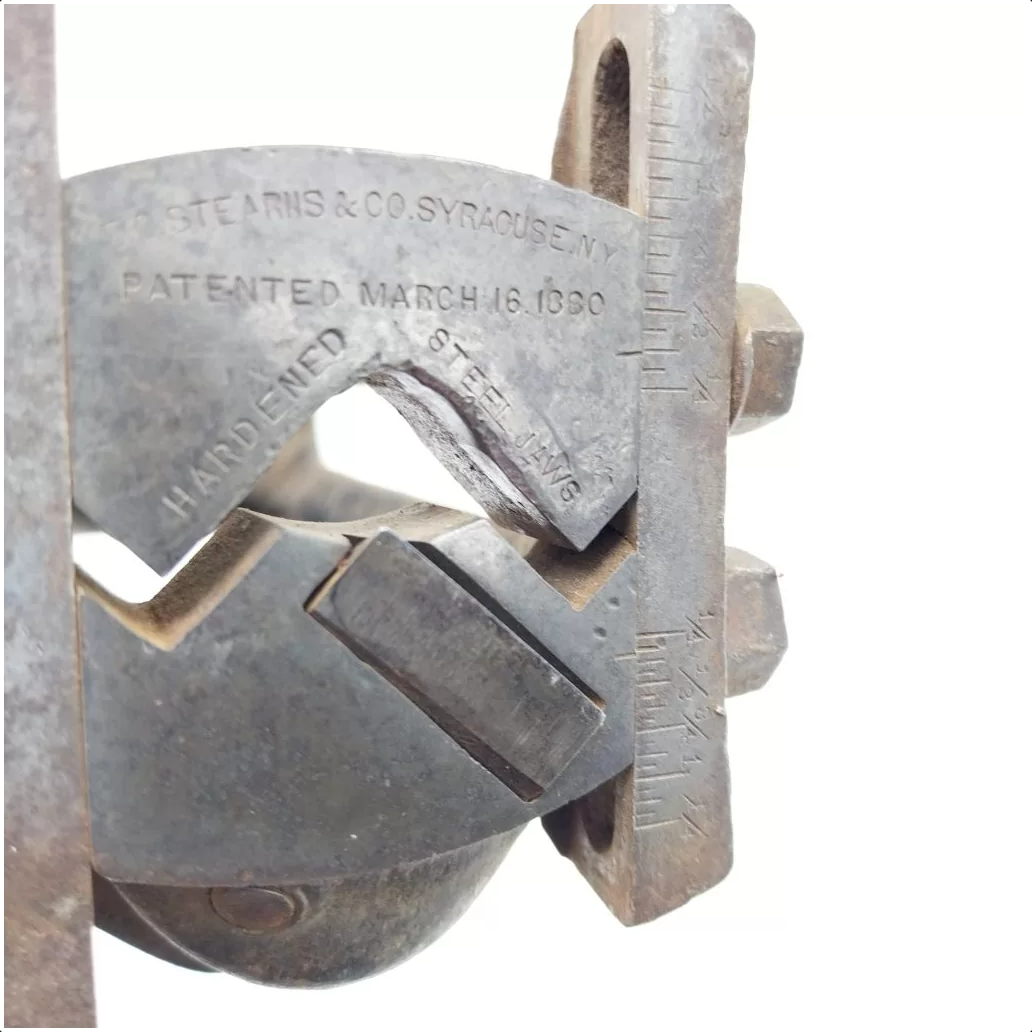

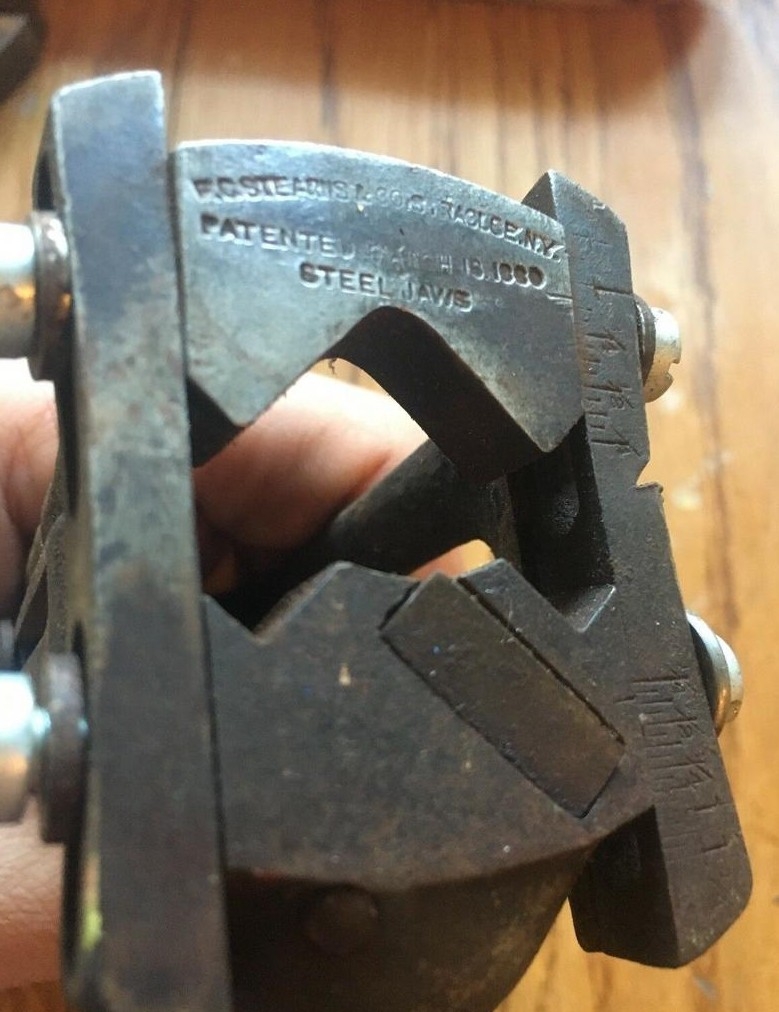

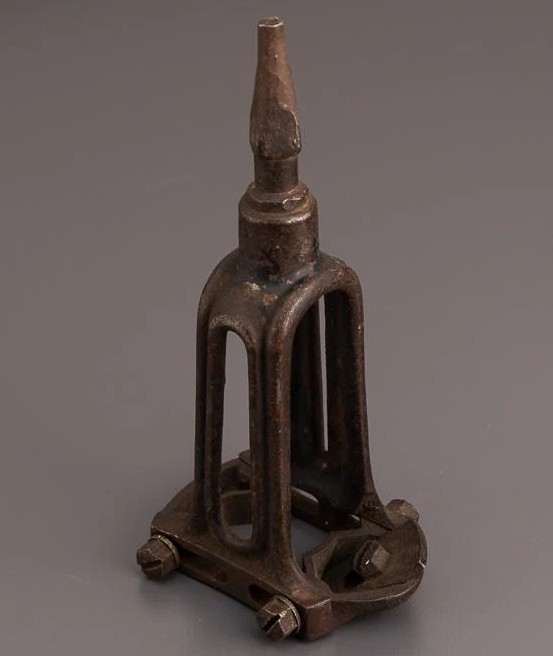

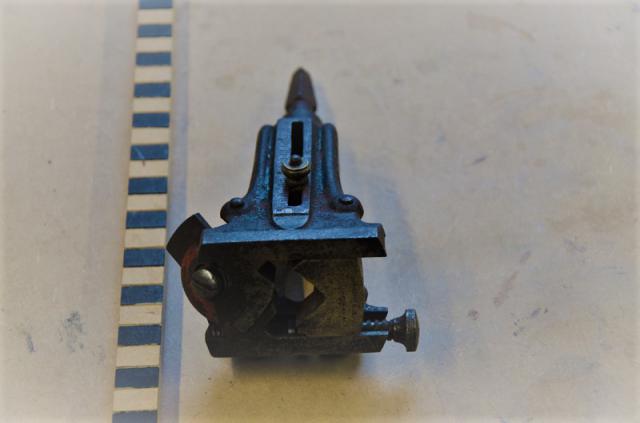

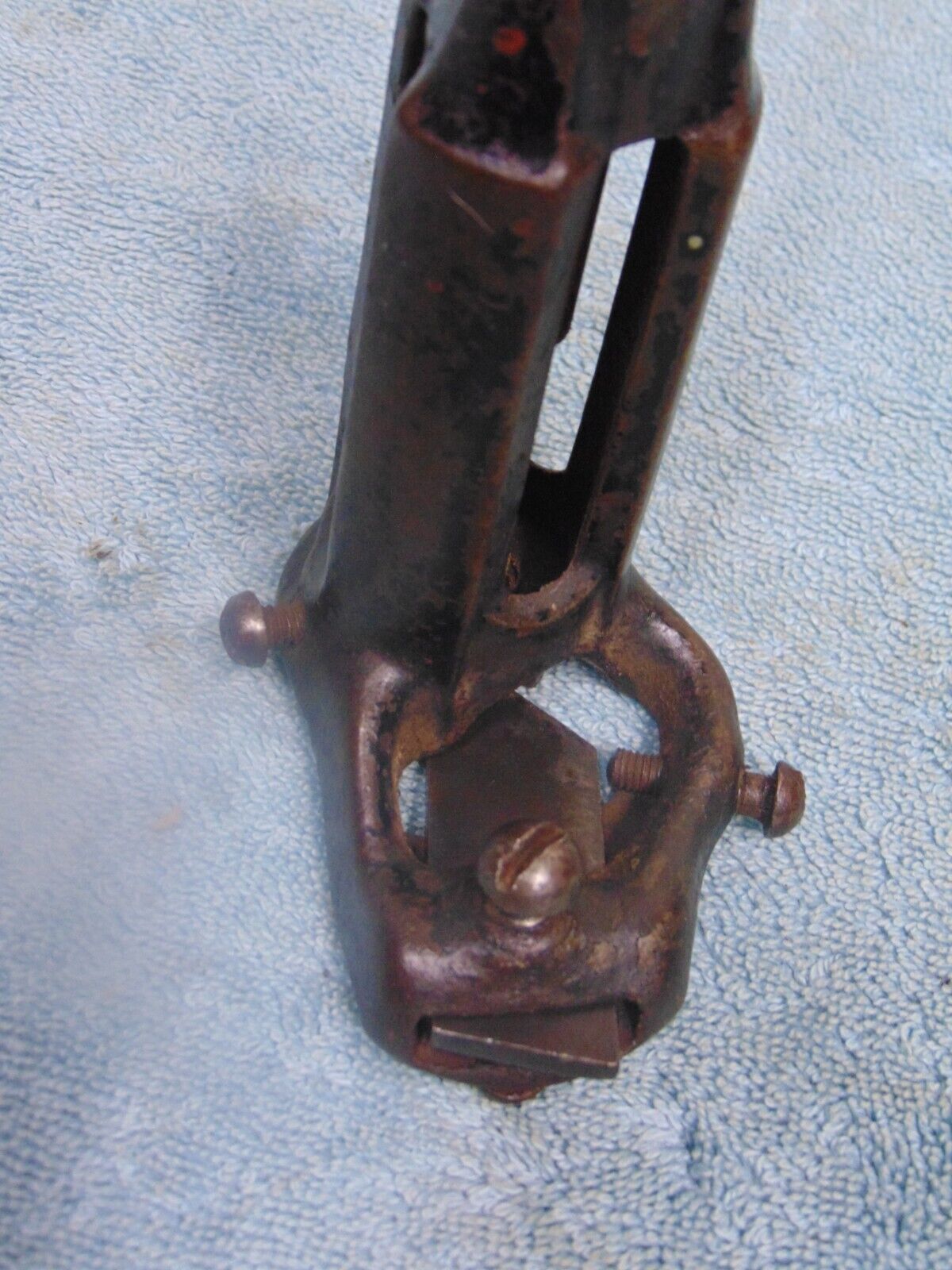

Další nastavitelný dutý šnek ve stodole Tison Tool Barn je zobrazen níže. Je označen „E. C. STERNS & CO. SYRACUSE, N.Y.“ a ‚PATENTED MARCH 16 1880‘. Patent číslo 225 496 byl vydán Edwardu C. Stearnsovi, který se stal vedoucím společnosti založené jeho otcem v roce 1864. V roce 1877 se z firmy George N. Stearns & Co. stala firma E. C. Stearns & Co. Společnost podnikala ještě v roce 1891. Otec a syn se zjevně zajímali o zdokonalování dutých šneků. George N. Stearnsovi bylo v letech 1863 až 1880 vydáno 8 patentů na duté šneky, z nichž několik vyráběla společnost Stearns.

Stearns's Hollow Auger si nechal patentovat Edward C. Stearns 16. března 1880, #225,496 jediný dutý šnek patentovaný Edwardem Sternsem. Jeho otec George si nechal patentovat několik dalších konstrukcí dutých šneků. Je to přeplněné pole, protože na duté šneky bylo vydáno asi 100 amerických patentů.

Třetí nastavitelný dutý šnek ve stodole Tison Tool Barn se zdá být vzácným nálezem. Jediné označení na nástroji je „PATḎ DEC ~ 1868“. Americký patent 85 423 byl vydán 29. prosince 1868 J. H. Beauregardovi ze Sandy Hill ve státě N. Y.. Webová stránka Directory of American Tool and Machinery Patents, která se dobrovolně snaží shromažďovat informace o patentech, nenašla žádný předchozí důkaz o tom, že by tento nástroj byl někdy vyroben. Nenašel jsem žádné informace o tom, kdo a kdy tuto položku vyrobil. Tento dutý šnek má dvě řezné čepele.

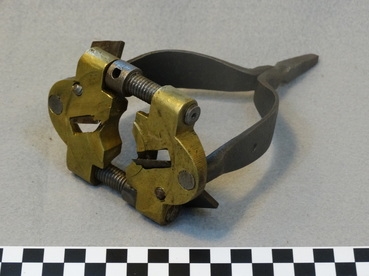

Beauregard's Hollow Auger

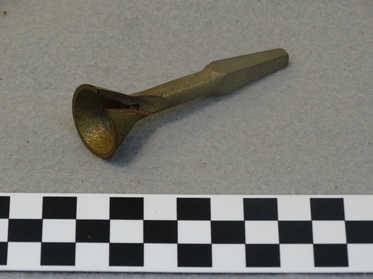

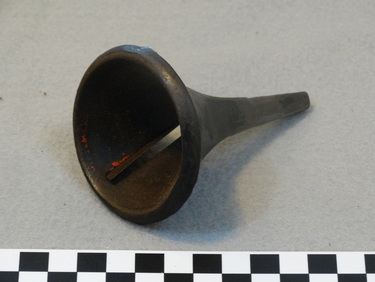

Než mohl dutý šnek začít řezat kulatý čep, musel být konec čepu zašpičatělý, tj. na konci musel být vyříznut zkrácený kužel, aby na něm mohl být dutý šnek bezpečně vycentrován. Špice se mohly ořezávat pomocí špičatého nástroje. V Tisonově stodole na nářadí jsou dva nástroje, které lze takto použít. Prvním z nich je tento ukazovák nebo ořezávač hmoždinek. Může zaměřit hrot nebo hmoždinku o průměru až 3/4 palce. Jedinou značkou na nástroji je obchodní značka „STANLEY“.

Dowel pointer or trimmer. Photo by Donald Albury. Ukazovátko na hmoždinky nebo ořezávač.

Dále je to ukazatel paprsků. Tento nástroj je označen „E. C. STEARNS & CO. SYRACUSE, N. Y.“ Patent č. 220 442 na tento nástroj byl vydán Edwardu C. Stearnsovi 7. října 1879. Tímto nástrojem lze nasměrovat paprsek nebo sloupek o průměru až 1-3/4 palce.

Spoke pointer. Photo by Donald Albury.
